안녕하세요 레플리카입니다!
오늘은 3D스캔 후 역설계 과정과 사례에 대해 알아볼건데요
일단 역설계에 대해 먼저 알아볼까요?
Hello, this is Replica!
Today, we will learn about the reverse engineering process and cases after 3D scanning.
First, let's learn about reverse engineering.
3D 역설계(Reverse Engineering)
실제로 있는 물체를 3D스캔 후 디지털화해서 3D 모델을 만드는 과정입니다.
스캔 및 분석을 통해 컴퓨터에서 쓸 수 있는 3D 데이터로 추출하는 방식이라고 보시면 됩니다!
보통 전자, 자동차, 건설, 항공기,문화재 같은 분야에서 많이 활용된답니다.
It is a process of creating a 3D model by digitizing an actual object after 3D scanning it.
You can think of it as a method of extracting 3D data that can be used on a computer through scanning and analysis!
It is usually used in fields such as electronics, automobiles, construction, aircraft, and cultural assets.
3D 역설계를 하는 이유는 부품은 있지만 도면 데이터가 없거나
경쟁사 제품을 분석하여 좋은 상품, 혹은 새로운 아이디어를 얻기 위해 진행한답니다.
일반적으로 물건을 제작할 때는 가장 먼저 디자인을 설계하게 됩니다.
하지만 만들고자 하는 부품을 실제로 가지고 있는데도 도면 데이터가 없다면 만들 수 없습니다.
The reason for doing 3D reverse engineering is that you have parts but no drawing data,
or you analyze competitor products to get good products or new ideas.
Usually, when making an object, you design it first.
However, if you actually have the parts you want to make but don't have drawing data, you can't make it.
그래서 역설계가 필요하답니다.
또 다른 말로는 리버스 엔지니어링이라고 표현하기도 하는데,
여기에서 알 수 있다시피 역설계는 역으로 추적하여 자료, 데이터 등을 수집할 수 있습니다.
물론 부품의 사이즈를 하나하나 다 측정하여 대략적으로 디자인을 할 수도 있지만
오차범위와 시간낭비가 크고 작업자가 힘들다 보니 굉장히 비효율적인 방식입니다.
That's why reverse engineering is necessary.
Another word for this is reverse engineering, and as you can see here,
reverse engineering can be used to trace backwards to collect data, etc.
Of course, you can measure the size of each part and roughly design it,
but it is a very inefficient method because it has a large margin of error, wastes time, and is difficult for workers.
그렇다면 어떤 방식으로 역설계가 진행될까요?
So how does reverse engineering proceed?
1. 3D 스캔작업
높은 정확도의 초정밀 광학식 3D 스캐너를 활용하여 실물과 동일한 사실적인 스캔데이터 보장
2. 3D메쉬 데이터 생성
역설계를 더욱 정밀하게 진행 가능하도록 엣지 부분이 더욱 정확한 3D메쉬 데이터 추출
3. Surface 생성
정밀한 스캔데이터를 참고하여 면을 하나 하나 만들어 점과 선이 있는 Surface 생성
4. CAD 데이터 완성
설계 이력과 변수를 포함하고 있는 파라메트릴 CAD 모델 생성
(stp,igs 확장자)
1. 3D Scanning
Using a high-precision optical 3D scanner, we ensure realistic scan data identical to the actual product
2. 3D Mesh Data Creation
Extract 3D mesh data with more accurate edges to enable more precise reverse engineering
3. Surface Creation
Create surfaces one by one by referring to precise scan data to create surfaces with points and lines
4. CAD Data Completion
Create parametric CAD models that include design history and variables
(stp,igs extension)
실제 역설계 사례
Real-world reverse engineering examples
레플리카에서 스캔 한 제품
Products scanned from replica

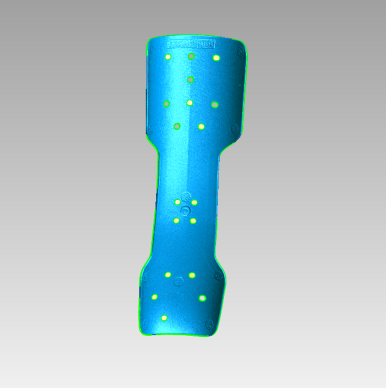

이번에 맡겨주신 제품입니다!
이렇게 처음엔 3D 스캔을 진행하는데, 평상시와 같이 제품이 깔끔하게 스캔이 되었습니다.
하지만 스캔 완료 후 업체측에서 새로운 요청이 들어왔답니다.
This is the product you entrusted me with!
At first, we did a 3D scan, and as usual, the product was scanned cleanly.
However, after the scan was completed, the company made a new request.

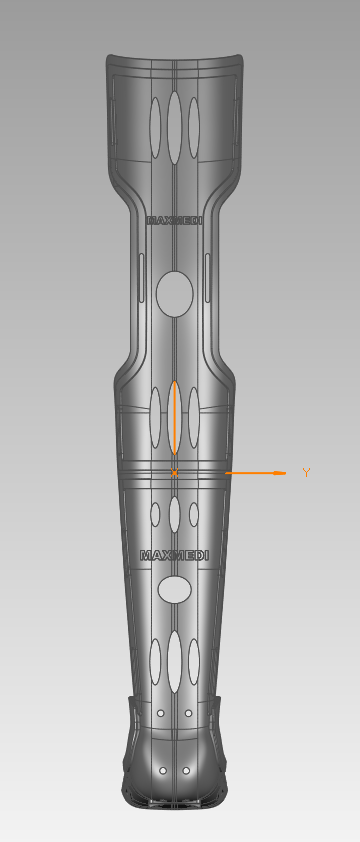

이렇게 요청해주셨습니다!
그래서 그 요청에 맞게 역설계를 진행해드렸답니다!
You requested this!
So I reverse engineered it to fit your request!
레플리카의 경우 넓은 범위를 스캔할 수 있으며 오차범위도 거의 없는편입니다.
정밀도는 0.006mm~0.08까지 세밀하답니다.
For replicas, a wide range can be scanned and the margin of error is also very small.
The precision is as detailed as 0.006mm~0.08.

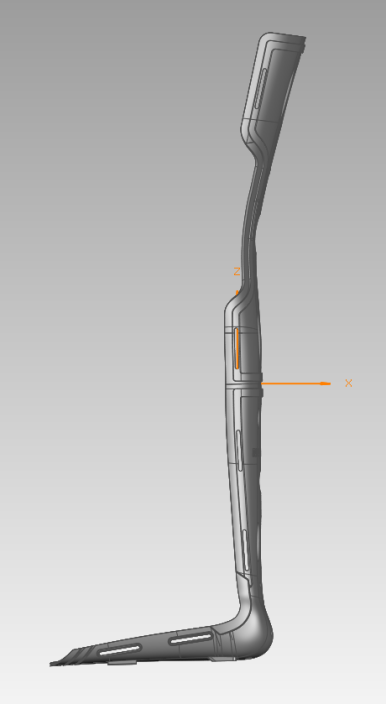

최종 결과물은 이렇게 완성된답니다.
진행 후 stp,igs 확장자로 전달해드립니다.
The final result is completed like this.
After the process, we will deliver it with the stp,igs extension.
역설계 서비스 절차는 이렇게 진행되니 역설계가 필요하신분들은 레플리카로 연락주세요!
The reverse engineering service process is as follows,
so if you need reverse engineering, please contact Replica!
