Polyga Compact S1 Pro를 사용해서 스캔하였습니다.

​

Polyga Compact S1 Pro는 500만 화소의 듀얼카메라 탑재로 더욱 높아진 정확도와

더욱 조밀한 매쉬 해상도를 표현하는 고정형 광학식 3D스캐너입니다.

3cm~60cm까지 작은 디테일도 놓치지않고 스캔이 가능합니다.

청색광은 파장이 짧아 주변 색상 노이즈가 적고 더 미세한 디테일을 포착하고,

작동 온도가 낮을수록 청색광이 더 오래 지속되어 더 안전합니다.

Scanned using Polyga Compact S1 Pro.

The Polyga Compact S1 Pro is a fixed optical 3D scanner with

 a 5-megapixel dual camera for higher accuracy and denser mesh resolution.
Scans can be performed without missing even small details from 3cm to 60cm.
Blue light has a shorter wavelength, so it captures less ambient color noise and finer details,

and the lower the operating temperature, the longer the blue light lasts, making it safer.

​

레플리카는 Design X 소프트웨어를 이용하여 역설계를 진행합니다.

Design X의 대표적인 기능들은 스캔데이터 편집과 치수 구속 및 3D모델링,

서피스 기능, Live Transfer기능을 이용해 역설계 작업한 트리전송,

스캔 데이터와 역설계 결과물을 비교할 수 있습니다.

Replica performs Reverse Engineering using Design X software.
Design X's typical features include scanning data editing,

 dimensional constraint and 3D modeling, surface functionality,

and Live Transfer to compare Reverse Engineering data with Reverse Engineering data.

​

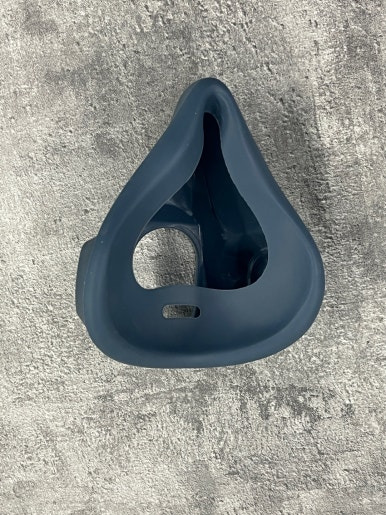

이게 맡겨주신 실리콘 마스크입니다.

​This is the silicone mask you entrusted.

스캐닝 환경 준비

정확한 3D 스캐닝을 위해서는 먼저 적절한 환경을 준비하는 것이 중요합니다.

실리콘 마스크는 깨끗하고 먼지 없는 상태로 준비되어야 하며,

균일한 조명과 안정된 표면을 갖춘 스캐닝 공간이 필요합니다.

스캐닝 중 생길 수 있는 그림자나 빛 반사를 최소화하기 위해 조명을 조정하고,

스캐너와 마스크 사이의 거리를 최적화합니다.

​

마스크 준비

스캐닝할 실리콘 마스크는 가능한 한 같은 상태를 유지하도록 주의합니다.

마스크가 변형되지 않도록 고정하고, 필요시 내부에 지지 구조물을 사용하여 형태를 유지합니다.

또한, 스캐너가 모든 면을 잘 캡처할 수 있도록 마스크를 여러 각도에서 스캔할 준비를 합니다.

3D Scan Preparation Steps

Preparing the Scanning Environment
For accurate 3D scanning, it is important to prepare the appropriate environment first.
Silicone masks must be prepared clean and

 dust-free, and need scanning space with uniform lighting and a stable surface.
Adjust the lighting to minimize shadow or light reflection that can occur during scanning,

 and optimize the distance between the scanner and the mask

Prepare a mask
Be careful to keep the silicone mask to scan as much as possible.
Secure the mask to avoid deformation and maintain its shape using a support structure inside if necessary.
In addition, the scanner prepares to scan the mask from multiple angles so that it can capture all sides well.

​

고정형 광학식 스캐너 사용

Polyga Compact S1 Pro 스캐너는 높은 정밀도로 실리콘 마스크의 형상을 스캔합니다.

이 스캐너는 마스크 표면에 패턴을 투사하고,

변형된 패턴을 분석하여 포인트 클라우드 데이터를 생성합니다.

여러 각도에서 스캔을 반복하여 마스크의 모든 부분을 정확히 캡처합니다.

각 스캔에서 얻은 데이터를 소프트웨어를 통해 통합하여 완전한 3D 모델을 만듭니다.

​

​

스캔 데이터 획득

스캔된 포인트 클라우드 데이터는 원시 상태로 저장됩니다.

이 데이터는 실리콘 마스크의 형상을 정확히 반영하며, 이후 데이터 처리 단계에서 중요한 역할을 합니다.

각 스캔의 정밀도와 일관성을 유지하기 위해 스캐너의 설정을 최적화하고, 가능한 모든 세부 사항을 포착합니다.

3D scanning process

Using stationary optical scanners
The Polyga Compact S1 Pro scanner scans the shape of a silicone mask with high precision.
The scanner projects patterns onto the surface of the mask and

 analyzes the deformed patterns to generate point cloud data.
Repeat the scan from multiple angles to capture every part of the mask accurately.
The data obtained from each scan is integrated through software to create a complete 3D model.

Acquire scan data
The scanned point cloud data is stored in the raw state.
This data accurately reflects the shape of the silicon mask and

plays an important role in the subsequent data processing phase.
Optimizes the scanner's settings and captures every possible detail to maintain

the precision and consistency of each scan.

​

​

데이터 정리

원시 포인트 클라우드 데이터는 정리와 메쉬 데이터 수정 과정이 필요합니다.

이 과정에서는 Design X를 사용하여 불필요한 데이터 포인트를 제거하고, 빈 공간을 메웁니다.

또한, 포인트 클라우드 데이터를 메쉬 모델로 변환하여 실리콘 마스크의 표면을 3D 형상으로 재현합니다.

이 단계에서는 데이터의 정확성을 높이기 위해 다양한 필터링 및 정리 작업을 수행합니다.

​

​

메쉬 모델 생성

정리된 포인트 클라우드 데이터를 바탕으로 메쉬 모델을 생성합니다.

이 단계에서는 스캔 데이터의 모든 점들을 연결하여 3D 표면을 만듭니다.

메쉬 모델은 실리콘 마스크의 세부적인 형상을 그대로 반영하며,

이후 3D 모델링 단계에서 사용될 기본 모델이 됩니다.

메쉬 모델의 품질을 높이기 위해 데이터의 일관성을 유지하고,

필요한 경우 추가적인 수정 작업을 수행합니다.

Data Processing Steps

Organize data
Raw point cloud data requires cleanup and mesh data modification.
This course uses Design X to remove unnecessary data points and fill in the gaps.
Furthermore, we transform the point cloud data into a mesh model to

 reproduce the surface of the silicon mask in 3D shape.
In this step, various filtering and cleaning operations are performed to

increase the accuracy of the data.


Create a Mesh Model
Create a mesh model based on organized point cloud data.
In this step, you create a 3D surface by connecting all points in the scan data.
The mesh model reflects the detailed shape of the silicon mask as it is,

 and becomes the base model to be used in the subsequent 3D modeling phase.
To improve the quality of the mesh model, the data is maintained consistently,

and additional modifications are performed if necessary.

​

​

세부 모델링

메쉬 모델을 기반으로 Design X를 사용하여 세부 사항을 더욱 정밀하게 조정합니다.

이 단계에서는 실리콘 마스크의 미세한 디테일을 추가하여 원본과 동일한 모델을 만듭니다.

3D 모델링 소프트웨어의 다양한 도구를 활용하여 마스크의 모든 디테일을 정밀하게 재현합니다.

​

​

모델 검증

완성된 3D 모델은 여러 차례의 검증 단계를 거칩니다.

실제 마스크와 비교하여 디테일이 정확히 재현되었는지 확인하고, 필요한 수정 작업을 진행합니다.

3D modeling steps

Detailed modeling
Based on the mesh model, use Design X to adjust details more precisely.
In this step, fine details of the silicon mask are added to create the same model as the original.
It utilizes a variety of tools in 3D modeling software to precisely reproduce all the details of the mask.
​
Model Verification
The completed 3D model goes through several validation steps.
Make sure the details are accurately reproduced compared to the actual mask,

and proceed with the necessary modifications.

​

​

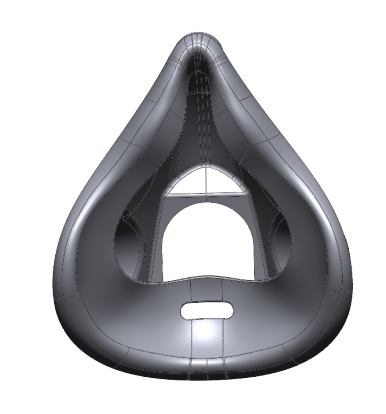

이렇게 완성된 역설계 파일은 IGS, IGES, STP 파일로 전달드립니다.

역설계는 전문가에게 맡기셔야 빠르고 정확하게 스캔과 역설계가 가능합니다.

다른 업체보다 정밀하고 세부적인 스캔과 역설계가 필요하시다면 레플리카에 문의 주세요^^

​

The completed Reverse Engineering file is delivered to IGS, IGES, and STP files.
You have to leave the Reverse Engineering to an expert to scan and Reverse Engineering quickly and accurately.
If you need more precise and detailed scans and Reverse Engineering than other companies,

please contact Replica ^^
