안녕하세요 레플리카입니다!
오늘은 일본 브랜드 nana-nana 가방 3D스캔 사례입니다.
일본에서 판매하는 제품인데 최근 한국에도 매장이 생긴 것 같더라구요.
일본에서 꽤나 인기있는 브랜드입니다.
일본 패션 브랜드Nana-Nana(나나나나)는 실험적인 소재와 혁신적인 디자인으로 유명한데요
특히, KNOT 미니 숄더백 시리즈는 독특한 형태와 질감이 강조된 제품입니다.
가방 홍보 영상 제작을 위해 3D 스캔을 통한 디지털 모델 제작이 필요해서 진행답니다.
Hello, this is Replica!
Today, we will be looking at a 3D scan case of a Japanese brand nana-nana bag.
This is a product sold in Japan, but it seems that a store has recently opened in Korea.
It is a very popular brand in Japan.
The Japanese fashion brand Nana-Nana is famous for its experimental materials and innovative designs.
In particular, the KNOT mini shoulder bag series is a product that emphasizes unique shapes and textures.
We are proceeding with the production of a digital model through
3D scanning to produce a promotional video for the bag.

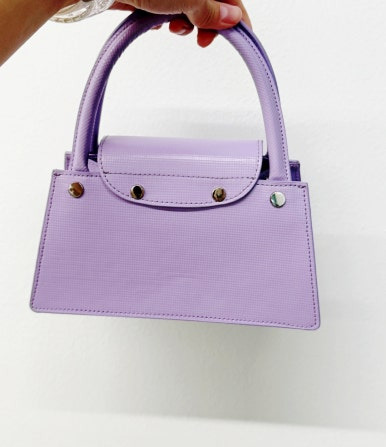

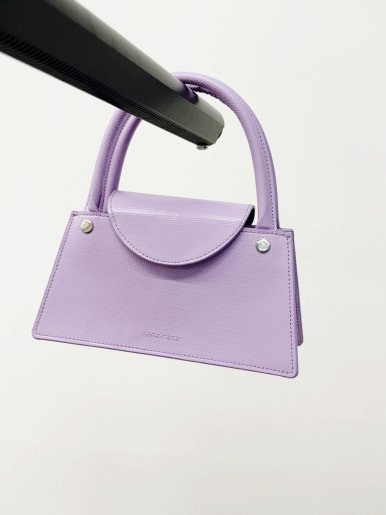

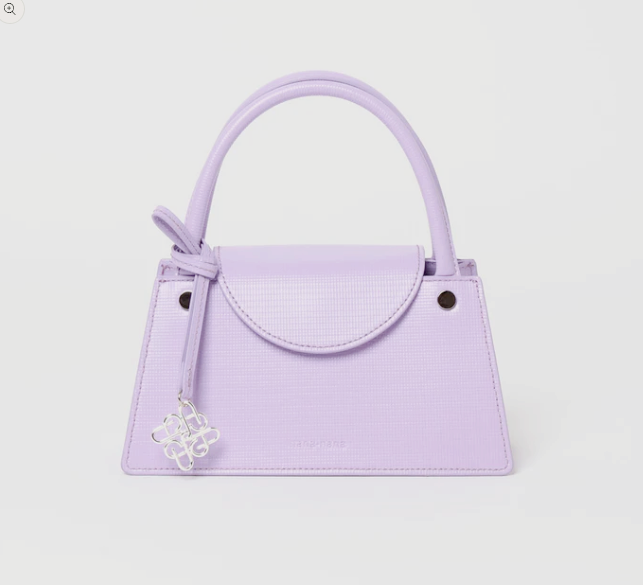

보라색 가방 같은 경우 단단하고 타포린 소재라 문제 없이 쉽게 스캔이 가능했는데요.

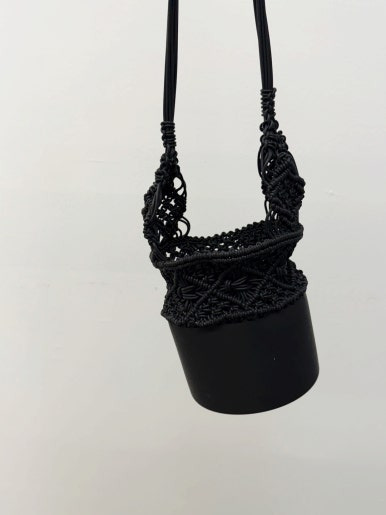

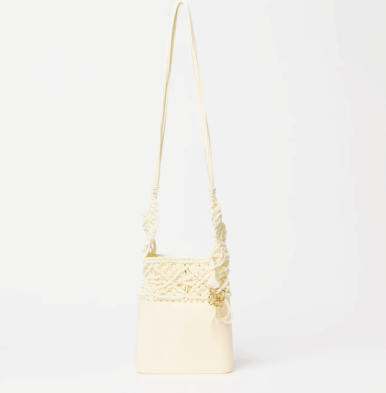

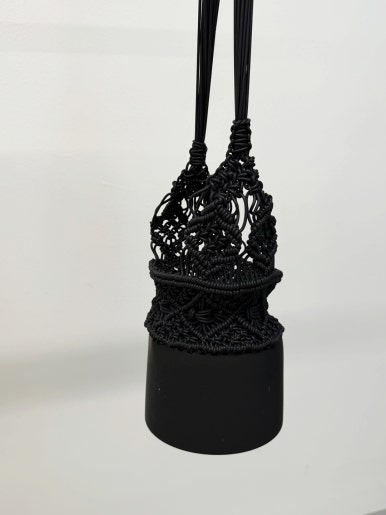

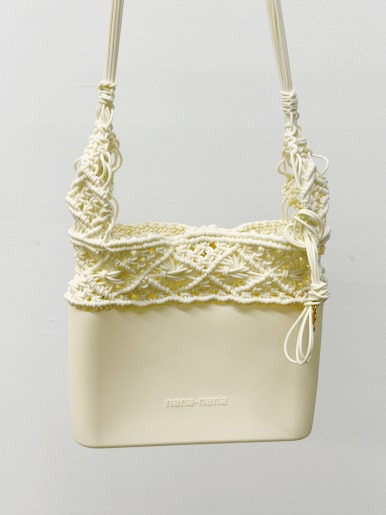

다른 두개의 가방은 실리콘 니팅 패턴이 특징으로, 일반적인 가죽이나 패브릭 가방과는 완전 다르답니다.
따라서 3D 스캔을 통해 입체적인 형태뿐만 아니라,
소재 특유의 부드러운 질감과 정교한 패턴까지 그대로 재현하는 것이 중요했습니다.

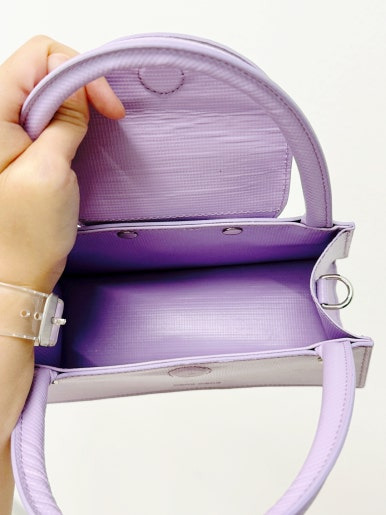

In the case of the purple bag, it was easy to scan without any problems because it was solid and made of tarpaulin.

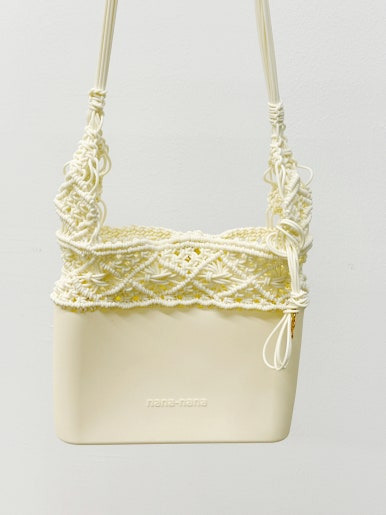

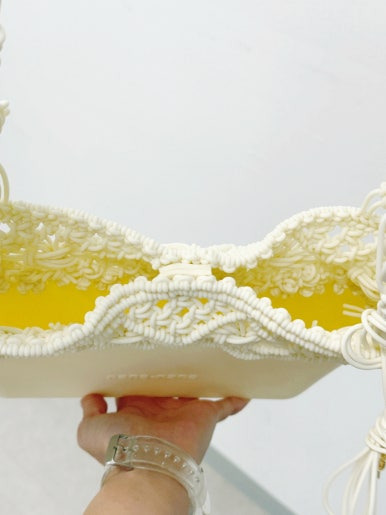

The other two bags feature a silicone knitting pattern, which is completely different from typical leather or fabric bags.
Therefore, it was important to reproduce not only the three-dimensional shape through 3D scanning,
but also the soft texture and elaborate pattern unique to the material.
3D 스캔을 진행하기 위해서는 가방의 모든 디테일을 스캔할 수 있는 고해상도 스캐너가 필요합니다.
가방의 디자인은 단순해 보이지만, 실제로는 촘촘한 니팅 패턴과 부드러운 곡선이 많아 정밀한 데이터 처리가 필수적입니다.

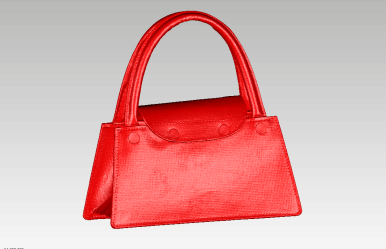

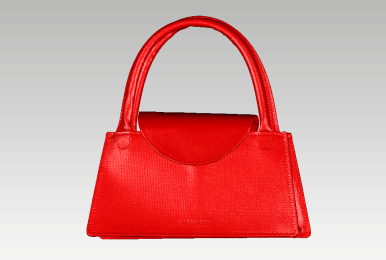

보라색 가방 같은경우에는 반사되는 재질이 적어서 쉽게 3D스캔 할 수 있었습니다.
In order to perform a 3D scan, you need a high-resolution scanner that can scan every detail of the bag.
The design of the bag may seem simple,
but in reality, it has many tight knit patterns and soft curves, so precise data processing is essential.
In the case of the purple bag, it was easy to 3D scan it because it had less reflective material.
KNOT 미니 숄더백의 복잡한 구조와 실리콘 질감을 정밀하게 스캔하기 위해
Polyga Compact S1 Pro 3D스캐너와 포토그래메트리 기법을 병행하여 스캔을 진행했습니다.

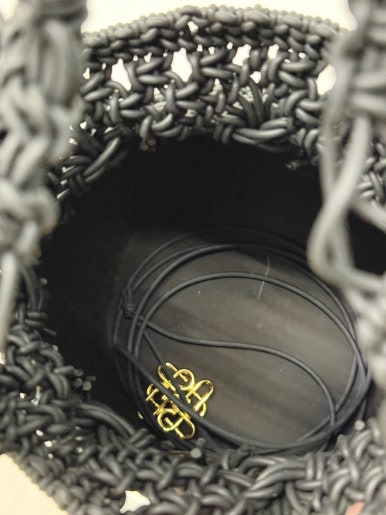

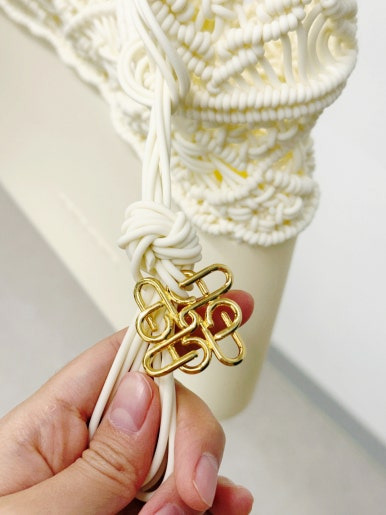

이 가방들의 가장 큰 특징은 가방 본체와 연결된 스트랩이 매듭(Knot) 형태로 엮여있는데요
일반적인 가방과 달리 끈이 딱딱한 구조가 아니라 말랑한 실리콘 재질로 되어 있어
스캔 시 형태 변형이 발생할 가능성이 높았습니다.
이를 해결하기 위해 스트랩을 고정한 상태에서 다각도로 촬영하여 원래의 곡선을 유지하고
끈과 본체의 연결 부분이 자연스럽게 이어지도록 정밀 스캔 및 보정을 진행했습니다.
In order to precisely scan the complex structure and silicone texture of the KNOT mini shoulder bag,
we used the Polyga Compact S1 Pro 3D scanner and photogrammetry technique in parallel to scan.
The biggest feature of these bags is that the straps connected to the main body of the bag are tied in a knot shape.
Unlike regular bags, the straps are not rigid but made of soft silicone,
so there was a high possibility that the shape would deform during scanning.
To solve this, we fixed the strap and took pictures from various angles to maintain the original curve,
and performed precise scanning and correction so that the connection between
the strap and the main body would be naturally connected.
✔ 실리콘 특유의 반사율과 질감을 정확히 반영하기 위해 조명을 조정하여 다각도에서 촬영
✔ 포토그라메트리를 적용하여 실제 색상과 표면 질감을 그대로 반영한 텍스처 캡처
✔ 작은 실리콘 매듭의 형태가 스캔 과정에서 뭉개지지 않도록 고해상도 촬영과 데이터 정밀도 유지
✔ Shoot from multiple angles with lighting adjusted to
accurately reflect the unique reflectivity and texture of silicone
✔ Capture textures that reflect actual colors and surface textures using photogrammetry
✔ Maintain high-resolution shooting and data precision so that the shape of
small silicone knots is not blurred during the scanning process
3D 스캔 원본 데이터는 기본적으로 매우 높은 해상도를 가지며 폴리곤 수가 많아
CG 또는 웹 환경에서 직접 활용하기 어려운 경우가 많습니다
이를 해결하기 위해 리토폴로지(폴리곤 정리) 작업을 진행하여 최적화된 모델을 제작해드렸습니다.

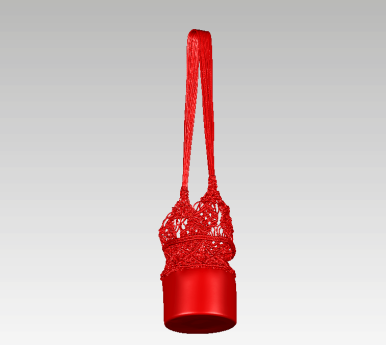

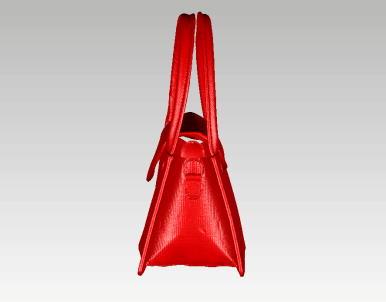

3D scan original data basically has a very high resolution and a large number of polygons,
so it is often difficult to use directly in CG or web environments.
To solve this, we performed a retopology (polygon cleanup) operation to create an optimized model.
폴리곤 최적화 및 경량화
Polygon optimization and lightweighting
- 실리콘 니팅 패턴의 디테일은 유지하면서 불필요한 데이터는 줄여 효율적인 폴리곤 구조로 정리
- 본체와 스트랩의 곡선 형태를 자연스럽게 유지하면서도 렌더링 속도를 고려하여 최적화된 메시 제작
- 3D 뷰어 및 AR 환경에서도 부드럽게 회전하고 확대할 수 있도록 저용량으로 리토폴로지
Maintaining the details of the silicone knitting pattern,
reducing unnecessary data and organizing it into an efficient polygon structure
Optimized mesh production considering rendering speed while maintaining the
natural curved shape of the body and strap
Retopologized with low capacity so that it can be smoothly rotated and enlarged in 3D viewer and AR environment

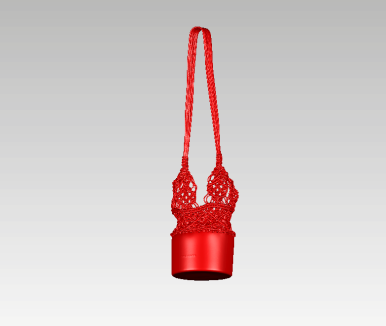

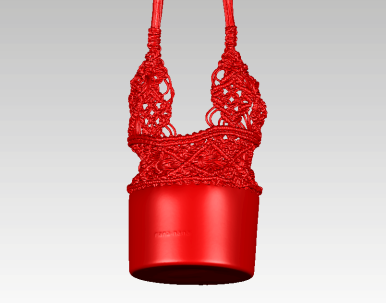

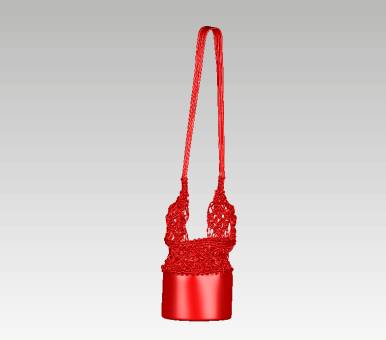

스캔 데이터는 후처리를 거쳐 최종적인 3D 모델로 완성되었습니다.
특히, 실리콘 소재의 매끄러우면서도 유연한 느낌과 니팅 패턴의 미세한 디테일이 자연스럽게 구현되었죠.

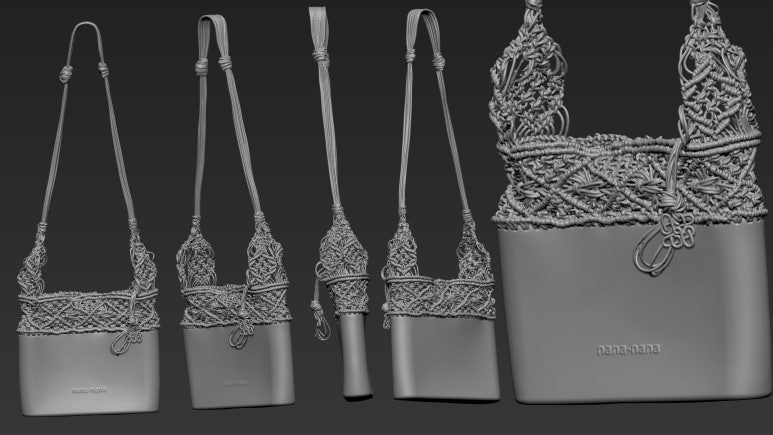

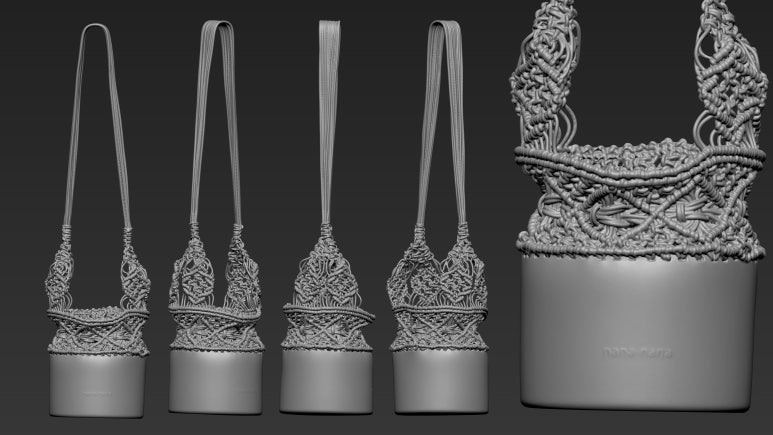

The scan data was post-processed to create the final 3D model.
In particular, the smooth yet flexible feel of the silicone material and
the fine details of the knitting pattern were naturally implemented.
- 웹사이트, AR(증강현실), VR(가상현실) 및 디지털 마케팅에서 활용할 수 있도록
- OBJ, FBX, GLB 등의 다양한 포맷으로 변환 후 제공
- 3D 광고 및 온라인 몰에서 바로 사용할 수 있도록 경량화된 모델 제공
- 증강현실(AR)에서 자연스럽게 활용할 수 있도록 맵핑 및 조명 반사 데이터 조정
Provided after conversion to various formats such as OBJ, FBX, GLB for use in websites,
AR (Augmented Reality), VR (Virtual Reality), and digital marketing
Provided with lightweight models for immediate use in 3D advertising and online malls
Adjusted mapping and lighting reflection data for natural use in AR (Augmented Reality)
실리콘 니팅 패턴, 매듭 구조, 반사광까지 정확하게 반영하여디지털 트윈(Digital Twin) 3D 데이터 제공이 가능하며
웹사이트, AR, VR, 메타버스 등 다양한 플랫폼에서 활용 가능하도록 최적화된 파일 포맷을 제공해 드립니다.
We provide 3D data of digital twins that accurately reflect silicon knitting patterns, knot structures,
and even reflected light, and we provide optimized file formats that can be used on
various platforms such as websites, AR, VR, and metaverse.
