누데이크와 뉴진스의 콜라보 케이크 :
Nudeik and New Jeans collaboration cake
안녕하세요 레플리카입니다~!
오늘 소개해드릴 사례는 새롭고 파격적인 디저트 브랜드 누데이크(Nudake)에서
아이돌 '뉴진스'와의 콜라보를 통해 탄생한 토끼 케이크를 스캔한 사례입니다.
이 토끼 케이크는 누데이크와 아이돌 뉴진스와의 특별한 팝업 스토어
<OMG! NU+JEANS>를 런칭하기 위해 제작한 케이크였는데요~!
2022년 12월 23일부터 2023년 1월 21일까지 누데이크 매장에서 선보인
바로 그 토끼모양의 케이크를 저희 레플리카가 스캔했었답니다.
Hello, I'm Replica!
The example I'm going to introduce today is a scan of a rabbit cake created
by a new and unconventional dessert brand Nudake through a collaboration with idol " Newjeans."
This bunny cake was created to launch a special pop-up store <OMG! NU+JEANS> with Nudeik and idol Newjeans
Our replica scanned the same bunny-shaped cake presented at the Nudeik store from
December 23rd, 2022 to January 21st, 2023.
왜 케이크를 3D스캔 했어야할까요~?
바로 누데이크가 뉴진스와 콜라보로 준비하는 특별한 팝업스토어 <OMG! NU+JEANS>에서 선보일
2층 건물 높이의 초대형 토끼 케이크를 제작하기 위한 디지털 데이터가 필요했기 때문입니다.
이번 뉴진스 케이크는 복잡한 형상과 살짝 반 유광의 크림의 재질을 갖고있어서
3D스캔을 왠만큼 잘한다는 업체도 꺼려하는데요!
왜 그런지 알아볼까요~?
Why did we have to 3D scan the cake?
That's because Nudake needed digital data to produce a two-story building-high super rabbit cake to be presented in a special pop-up store
<OMG! NU+JEANS> prepared in collaboration with Newzins.
This New Jeans Cake has a complex shape and
a slightly semi-glossy cream material,
so even companies that are as good as Japanese at 3D scanning are reluctant!
Shall we find out why?
토끼 케이크가 스캔하기 어려운 대상체인 이유
Why Rabbit Cake is a difficult object to scan
케이크의 재질이 반유광이 나는 크림이기에 스캐너의 빛을 흡수하거나 반사할 가능성이 높습니다.
게다가 표면의 크림이 도포된 표면 모양이 매우 작고 복잡하여 화각이 작은 스캐너를 활용해야 합니다.
화각이 작은 스캐너는 작은 부분을 정밀하게 스캔해 주지만,
빛을 반사하는 재질에 약하여 데이터가 잘 들어올지 미지수입니다.
케이크 특성 상 현상액 (번지지않고 스캔이 잘 되게 해주는 미세한 흰가루) 도포는 불가하여
스캐너의 광량조절에 따른 스캔 테스트를 여러번 시도해 보아야 한답니다.
또한 화각이 작은 스캐너로 해당 제품을 모두 스캔한다면,
스캔 컷수가 많아져 기본 2~3시간 스캔작업이 걸릴 수 있고,
3D프린팅을 위한 데이터를 추출해야 하기에, 유실되는 부분 없이 모든 부위를 잘 스캔해야 합니다.
저희는 다양한 종류의 3D스캐너로 자동차 외장 및 내장재, 산업부품, 공간, 초대형운송장비 등
크고 작은 조형 예술작품 등을 모두 스캔한 이력을 가진 바,
다른 업체들은 스캔하기 힘들겠지만 저희는 가능하다고 생각하여 진행했답니다.
Since the cake is a semi-glossy cream, it is likely to absorb or reflect light from the scanner.
In addition, the cream-coated surface shape of the surface is very small and complex,
so you have to utilize a scanner with a small angle of view.
A scanner with a small angle of view scans a small part accurately,
but it is unclear whether the data will come in well because it is weak in the material that reflects light.
Due to the nature of the cake, it is impossible to apply a developer
(a fine white stick that makes the scan easier without smudging),
so you have to try several scan tests according to the amount of light control of the scanner.
Also, if you scan all of the products with a small angle of view scanner,
the number of scans increases, which can take two to three hours to scan,
and because data for 3D printing must be extracted, all areas must be scanned well without loss.
We have a history of scanning all large and small sculptural artworks such as automobile exterior
and interior materials, industrial parts, spaces,
and ultra- large transportation equipment with various types of 3D scanners,
so other companies may find it difficult to scan, but we thought it was possible.

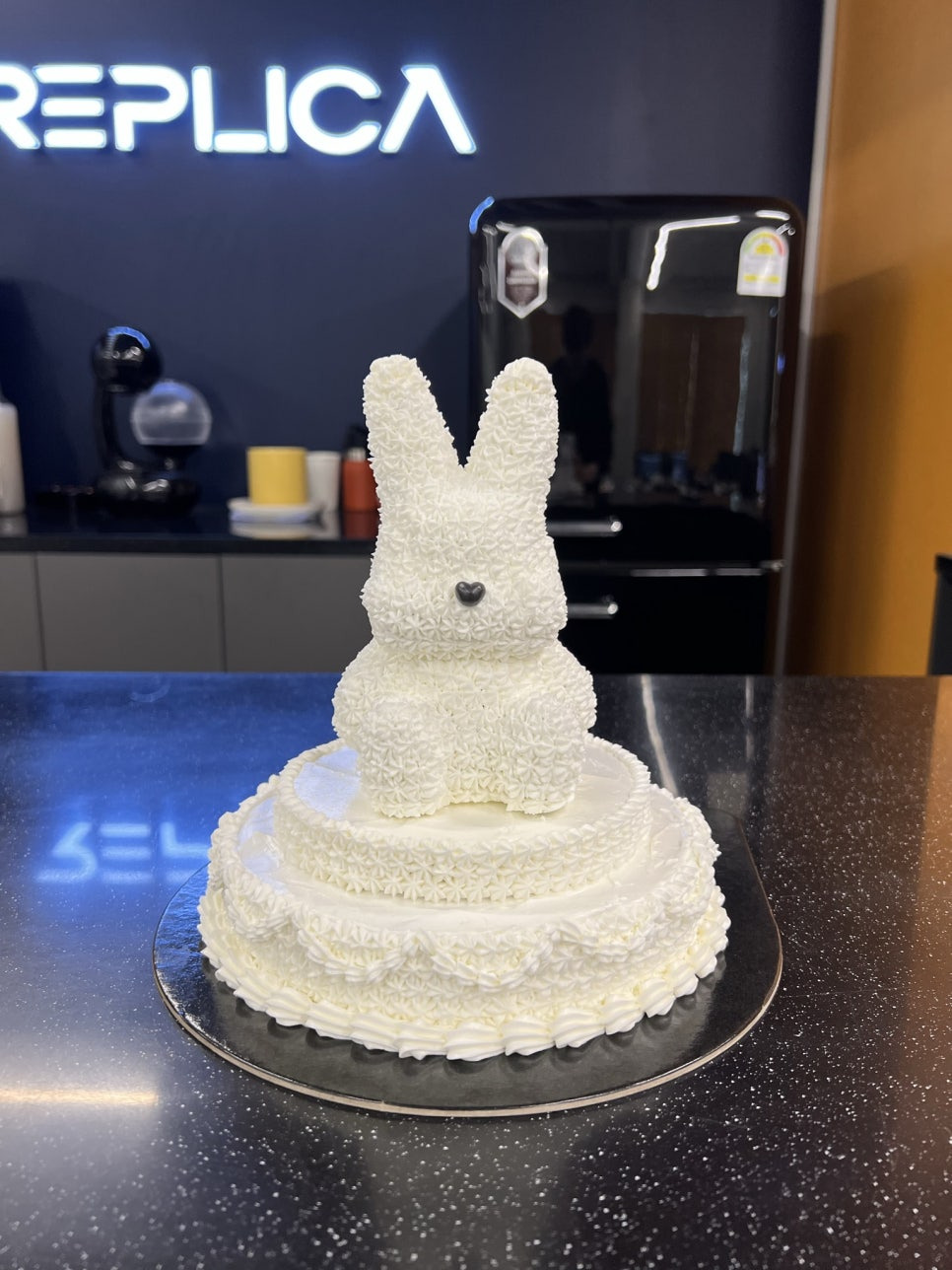

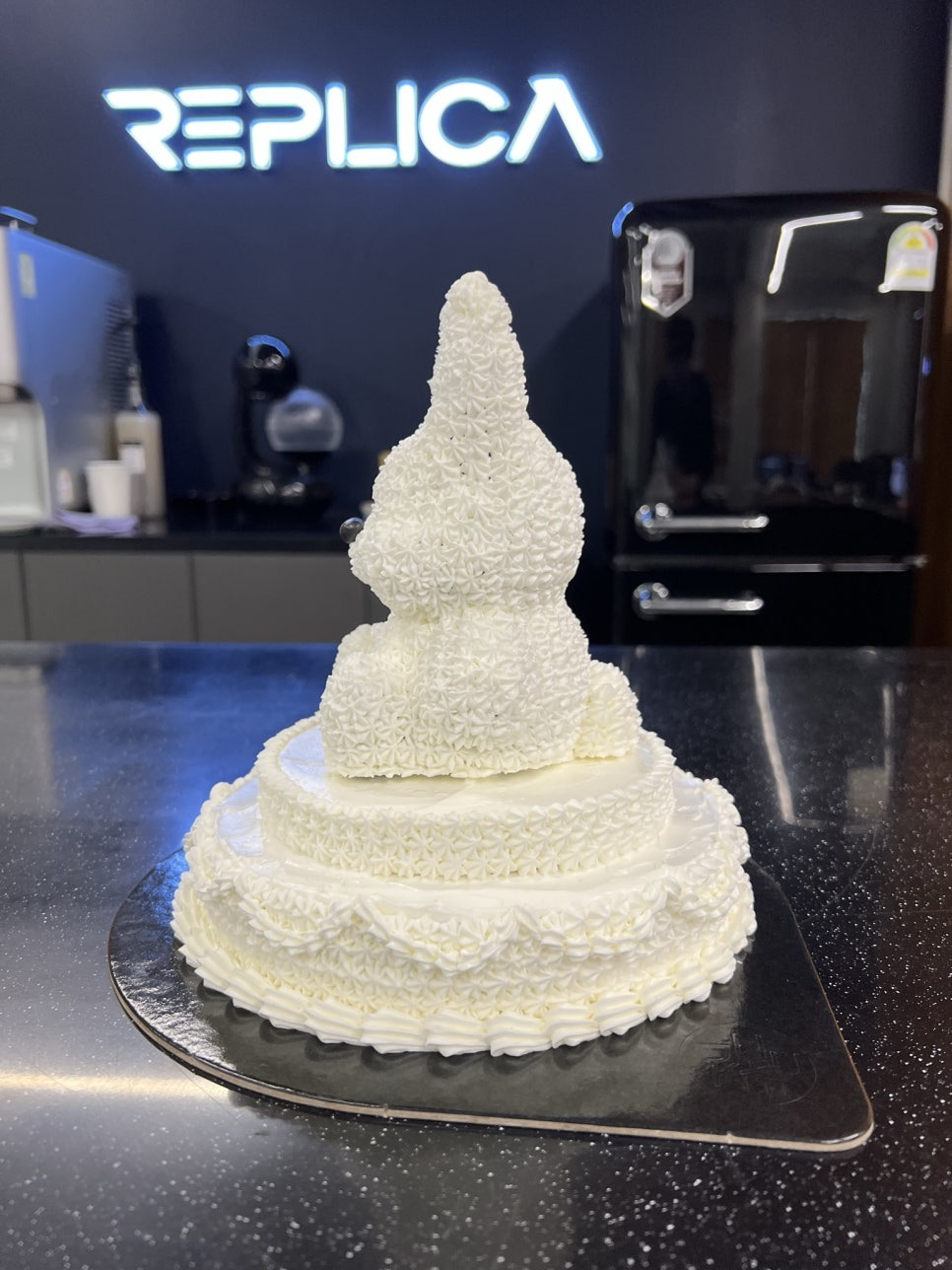

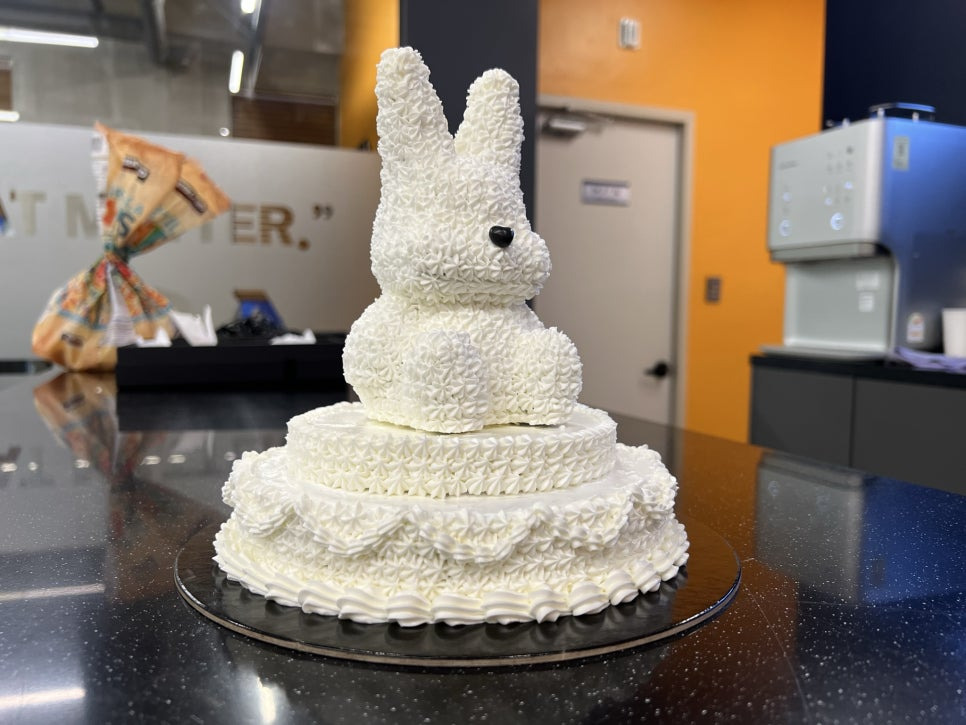

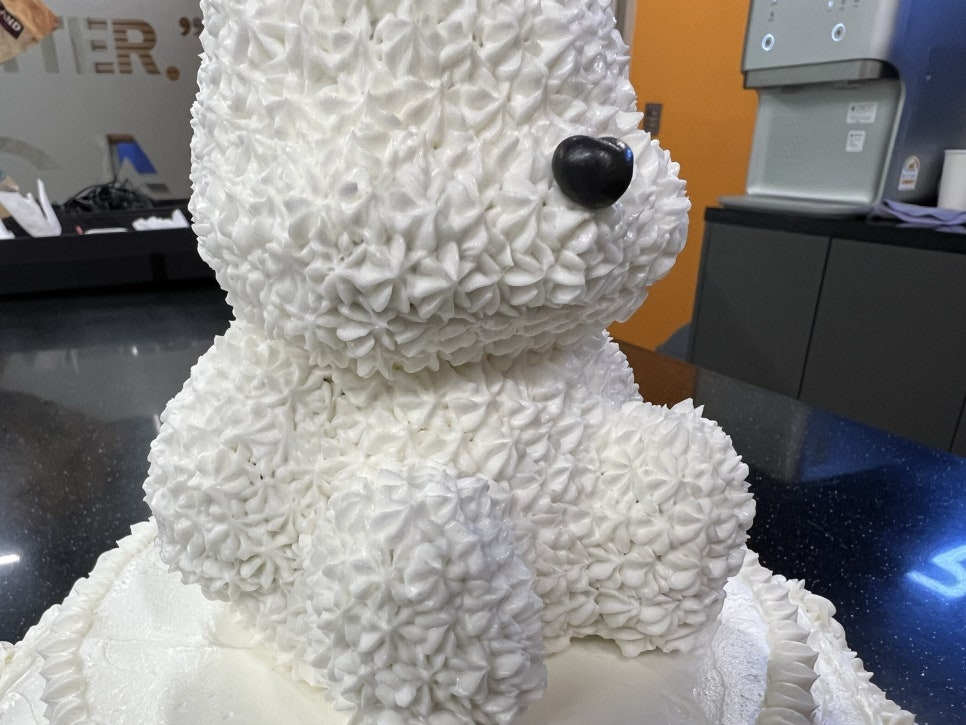

누데이크와 뉴진스 콜라보로 제작된 토끼 케이크의 실물 모습
The real look of the rabbit cake made by Nudeik and New Jeans collaboration
해당 케이크를 3D스캔하여 3D프린팅에 활용하기 위해서는
보다 정밀하고 높은 해상도의 3D매쉬 데이터가 추출되어야 합니다.
다시 말하여 매우 조밀하게 포인트클라우드를 추출하여 이를 매쉬화 할 수 있는 3D스캐너가 필요합니다.
어떤 스캐너가 이런 토끼 케이크를 스캔하는데 맞을까요?
In order to scan the cake in 3D and use it for 3D printing,
more precise and higher resolution 3D mesh data must be extracted.
In other words, we need a 3D scanner that can extract point clouds very densely and mash them.
Which scanner would scan a bunny cake like this?
적용 가능한 3D스캐너 기술종류
Types of 3D scanner technology applicable
1. 고정형 광학식 3D스캐너 (Stationary structured Light 3dscanner)
2. 핸드헬드형 광학식
3. 3D스캐너산업용 레이저
4. 핸드헬드 3D스캐너광대역 3D스캐너
5. 포토그라메트리 3D스캔
1. Stationary structured light 3d scanner
2. handheld optical 3D scanner
3. Industrial Laser Handheld 3D Scanner
4. Broadband 3D scanner
5. Photogrammetry 3D Scan
위 5가지 방식 중에서 어떤 스캔 기술로 해당 제품을 정밀하게 스캔할지 우선 정해야 합니다.
해당 제품을 핸드헬드 3D스캐너와 같이 빠르게 스캔할 수 있는 스캐너를 사용하면,
매쉬 데이터가 조밀하고 선명하게 나오지 않을 것입니다.
핸드헬드 3D스캐너가 취득할 수 있는 포인트클라우드의 조밀도는
고정형 광학식 3D스캐너에 비해 현저히 떨어지기 때문입니다.
산업현장에서 많이 쓰는 레이저 핸드헬드 3D스캐너는 어떨까요?
레이저 핸드헬드 3D스캐너의 경우에는 마커(도트)를
대상체의 표면에 붙여놓은 후 스캔해야 하기 때문에, 이 제품을 스캔하는데는 부적합합니다.
그래서 최종 솔루션으로 사용할 수 있는 스캐너는 바로, 고정형 광학식 3D스캐너입니다.
Of the five methods above, you must first decide which scan technology to scan the product accurately.
If you use a scanner that can scan the product quickly, such as a handheld 3D scanner,
the mesh data will not come out dense and clear.
This is because the density of the point cloud that a handheld 3D scanner can acquire is
significantly lower than that of a stationary optical 3D scanner.
How about a laser handheld 3D scanner that is used a lot in industrial sites?
Laser handheld 3D scanners are not suitable for scanning this product because markers (dots)
must be attached to the surface of the object before scanning.
So the scanner that can be used as the final solution is a fixed optical 3D scanner.
고정형 광학식 3D스캐너를 스캔에 활용한 이유
Why fixed optical 3D scanner was used for scanning
레이저 핸드헬드 3D스캐너와 같이 대상체 표면에 마커를 붙일 필요가 없어서입니다.
토끼 케이크의 표면이 반유광 크림 재질이지만,
냉동실에 얼린 후 표면을 매트하게 만들어 스캔하면 문제가 없습니다.
고정형 광학식 3D스캐너는 5~30cm 크기의 제품을 스캔할 시
가장 조밀한 포인트클라우드 데이터를 수집합니다.
This is because there is no need to put a marker on the surface of the object like a laser handheld 3D scanner.
The surface of the rabbit cake is made of semi-gloss cream,
but there is no problem if you scan it by making the surface matte after freezing it in the freezer.
Fixed optical 3D scanners collect the densest point cloud data when scanning products measuring 5 to 30 cm.

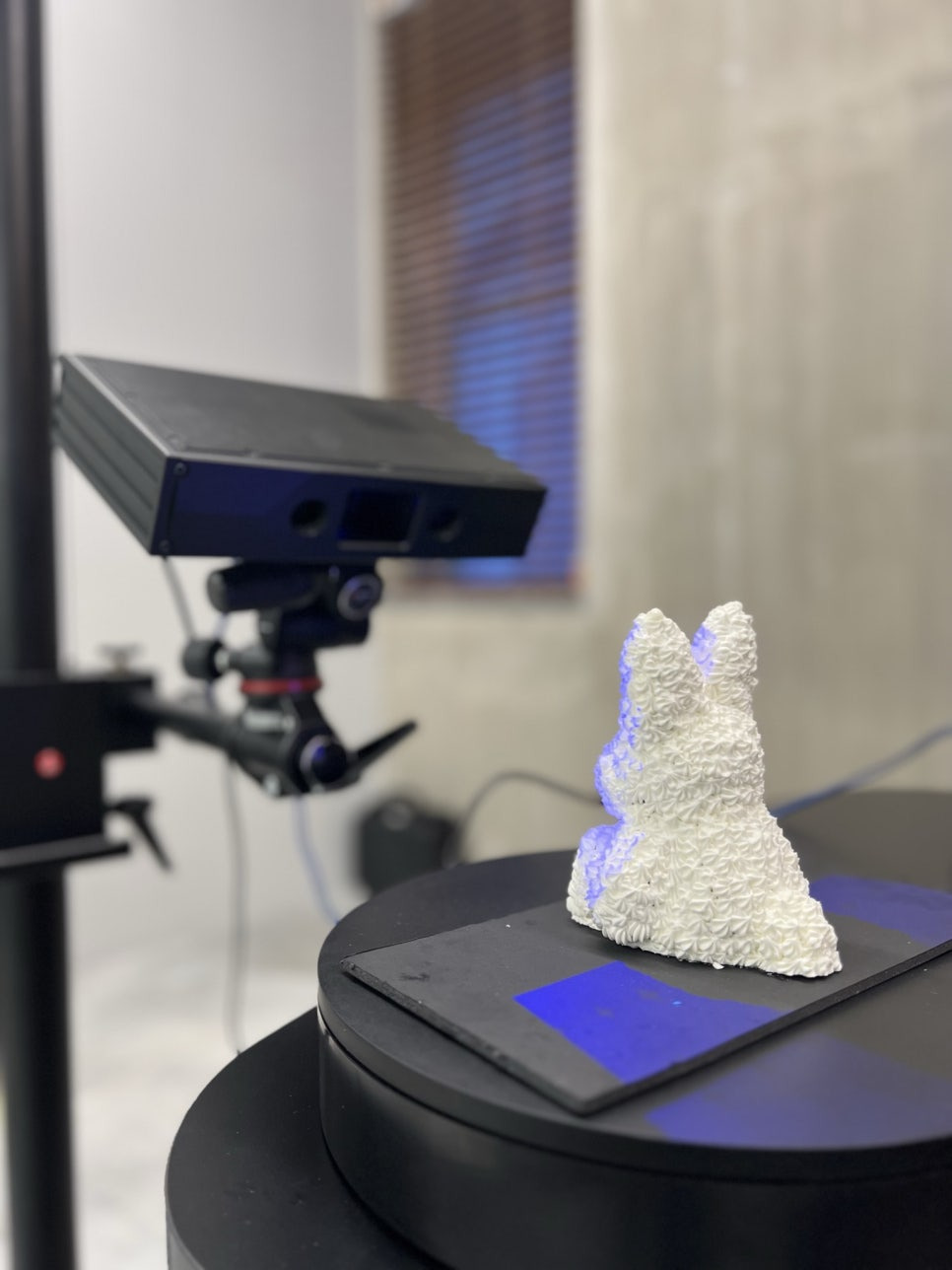

Polyga Compact S1 광학식 3D스캐너를 이용한 정밀 스캐닝 작업
Precision scanning operation using Polyga Compact S1 optical 3D scanner
레플리카가 보유한 다양한 종류의 스캐너들 중, 데이터 퀄리티 및 실측 정확도 측면에서
안정적이고 가장 좋은 스캐너는 'Polyga사의 Polyga Compact S1pro' 입니다.
Polyga Compact S1은 사용하기 간편한 고정형 광학식 3D스캐너입니다.
화각은 A4용지의 절반만한 화각을 갖추어 해당 화각에 들어오는 대상체를 부분적으로 스캔할 수 있습니다.
특히 포인트 클라우드의 조밀도 또한 매우 높으며 매쉬로 변환했을 경우
초고해상도의 매쉬 데이터를 얻어낼 수 있는 3D스캐너이기에 애용한답니다.
최종 데이터는 OBJ 혹은 STL 등의 3D매쉬 데이터로 이루어진 확장자로 추출할 수 있습니다.
이렇게 부분 부분을 꼼꼼히 스캔하여 최종 데이터를 얻어낼 수 있습니다.
카메라가 보지 못하는 언더컷이나 깊게 파인 구멍 등은
최대한 스캐너의 위치를 잘 조절하여 끝까지 스캔해 낸답니다.
Among the various types of scanners owned by Replica,
the stable and best scanner in terms of data quality and
actual measurement accuracy is Polyga Compact S1pro from Polyga.
Polyga Compact S1 is an easy-to-use fixed optical 3D scanner.
The angle of view is half the size of A4 paper,
so you can partially scan the object entering the angle of view.
In particular, the density of the point cloud is also very high,
and it is favored because it is a 3D scanner that
can obtain ultra-high-resolution mesh data when converted to a mesh.
The final data can be extracted as an extension of 3D mesh data such as OBJ or STL.
In this way, you can scan the part carefully to obtain the final data.
Undercuts or deep holes that the camera cannot see are scanned
by adjusting the scanner's position as well as possible.
최종 스캔 데이터 결과를 확인해 볼까요?
Shall we check the final scan data results?

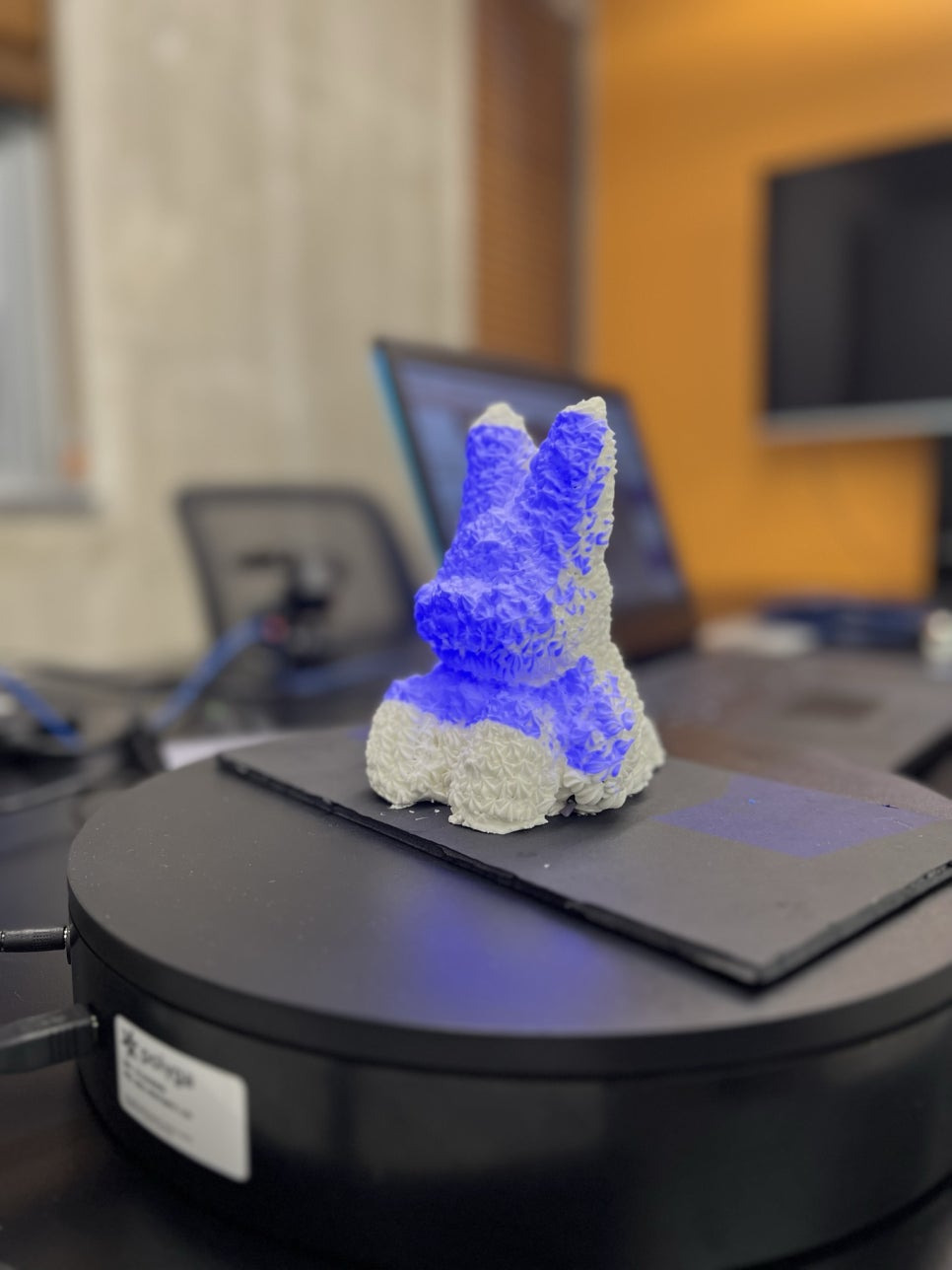

Polyga Compact S1 스캐너로 토끼 케이크를 얼어있는 상태에서 스캔을 진행하였다가,
얼은 부분이 녹거나 하면 케이크의 표면에 광이 생기기 시작하면서 데이터가 들어오지 않게 되자,
다시 냉동실에 넣어 얼리고 꺼내 스캔하고~ 이런 식으로 케이크를 스캔할 수 있었답니다.

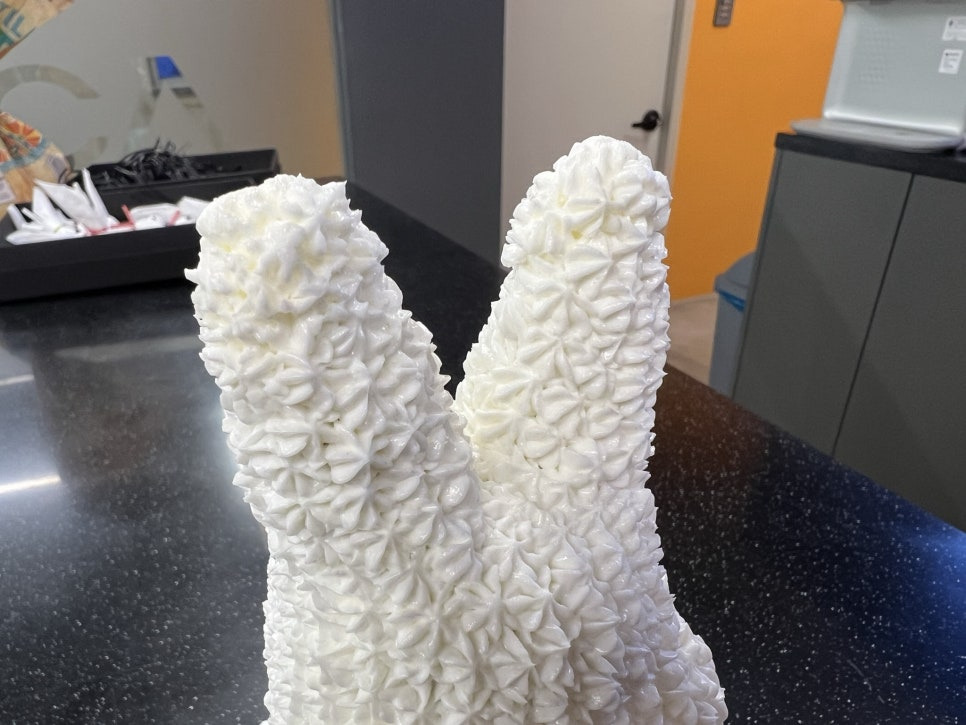

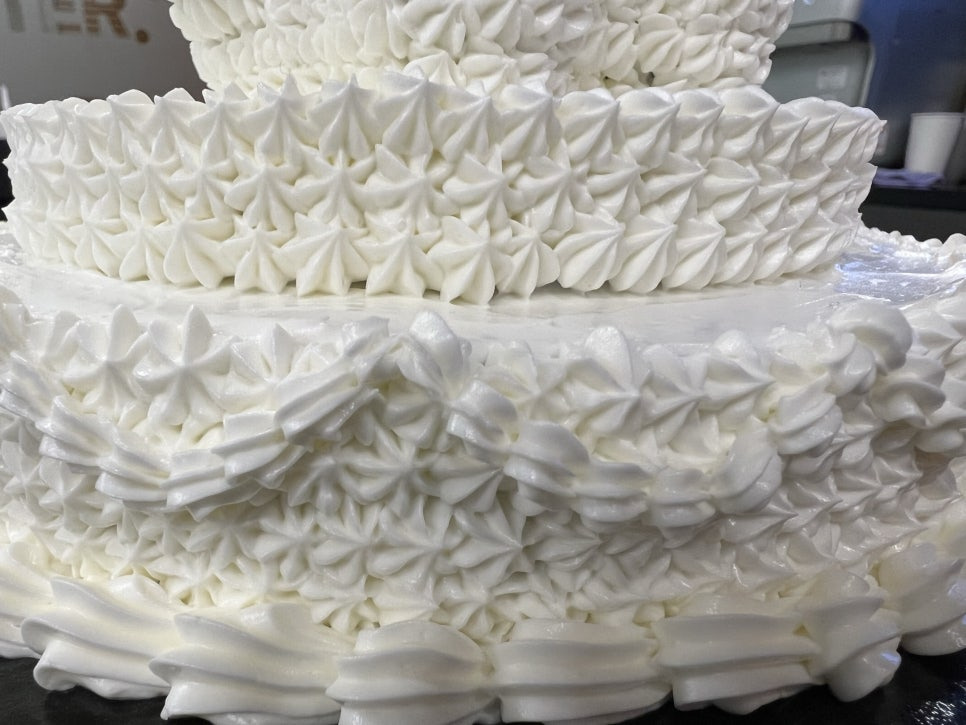

토끼 케이크의 실제 표면 디테일이 어떻게 생겼는지 한번 자세히 확인하고,
이를 스캔한 최종 데이터는 얼마나 매쉬가 조밀하게 생성되었는지,
후보정 작업 과정에 대해 어떻게 진행 되는지 말씀 드리겠습니다.
The Polyga Compact S1 scanner scanned the rabbit cake in a frozen state,
and when the frozen part melted, the surface of the cake began to glow and the data did not come in,
so I put it back in the freezer, froze it, took it out, scanned it, and scanned the cake like this.
I'll take a closer look at what the actual surface detail of the rabbit cake looks like,
and tell you how dense the mash was generated and how it goes about the candidate process
데이터 후보정 작업 과정
Data Candidate Work Process
✔ 스캐너로 취득한 매쉬 데이터에 중복되거나 겹쳐진 삼각형(매쉬)이 있는지 검사 후 수정
✔ 언더컷 혹은 그림자 등으로 스캐너로 취득하지 못한 아주 작은 구멍들이 존재한다면 곡률에 따라 구멍 메우기
✔ 스캔하지 못한 바닥면을 수평에 맟추어 평평하게 잘라내어 3D프린팅하는데 문제가 없게 만들기
✔ 높은 용량과 높은 수의 매쉬 데이터를 좀 더 가볍게 경량화하지만, 데이터의 디테일은 보존하기
이로서 모든 스캔 작업 및 후보정 작업이 완료되어 최종 데이터를 얻어낼 수 있었습니다.
✔ Check and correct for duplicate or overlapping triangles (mashes) in the mash data acquired by the scanner
✔ Fill in holes according to curvature if there are very small holes that have not been obtained
by the scanner due to undercut or shadow
✔ Cut the unscanned floor horizontally so that there is no problem printing in 3D
✔ Lightweights higher capacity and higher number of mash data, but preserves data details
This completed all scan and candidate operations to obtain the final data.

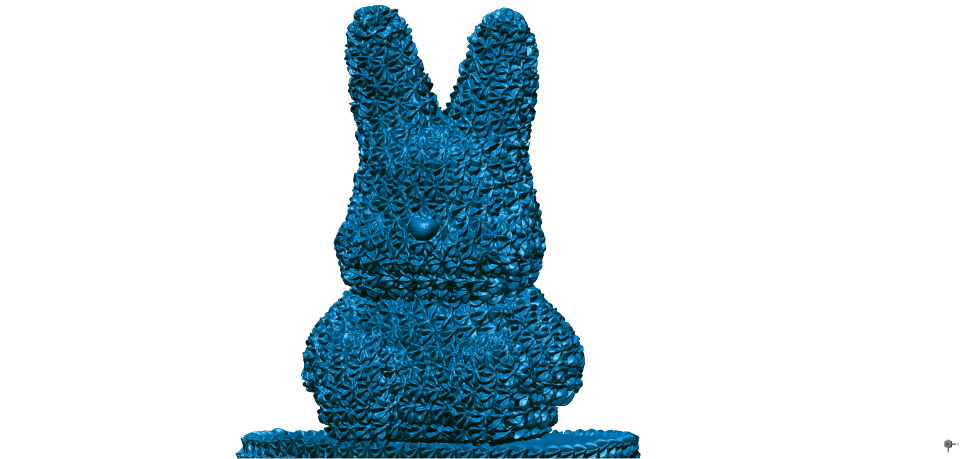

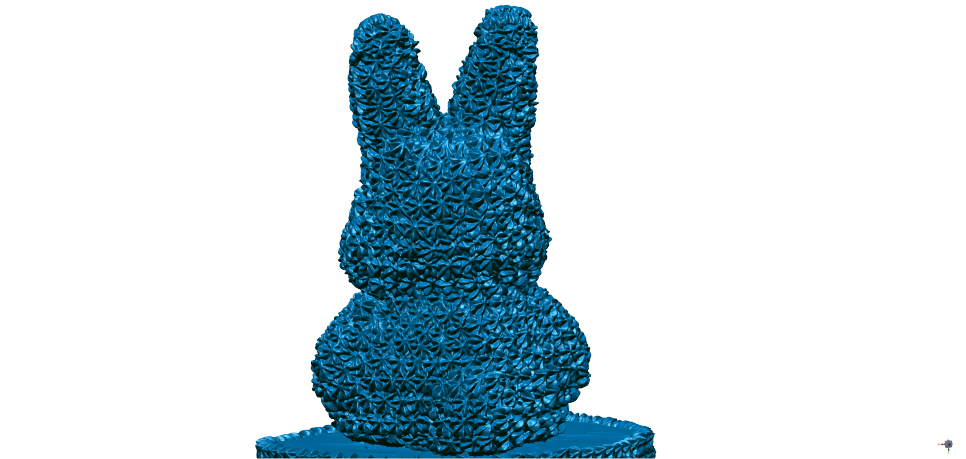

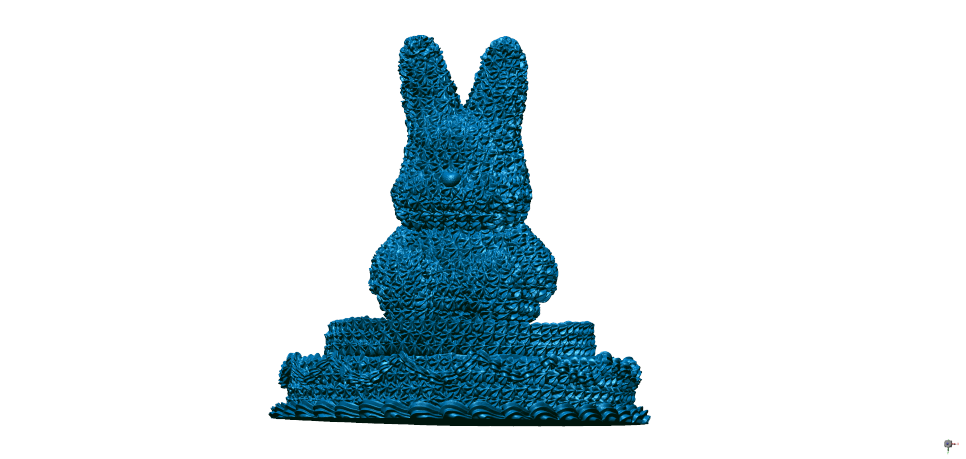

토끼 케이크의 스캔 데이터(코부분)
코를 자세히 보시면, 여러개의 삼각형(매쉬)로 된 데이터라는 것을 확인하실 수 있습니다.
If you look closely at the scan data (nose part) nose of the rabbit cake,
you can see that it's data in multiple triangles (mash).

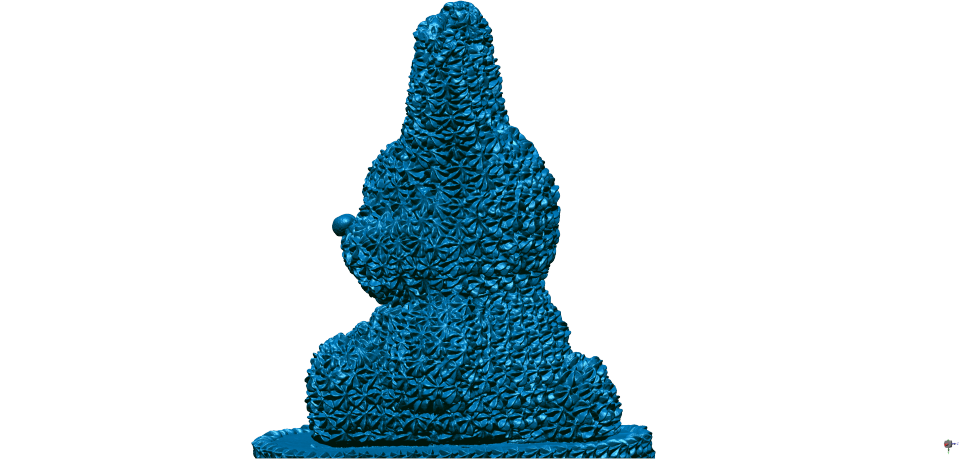

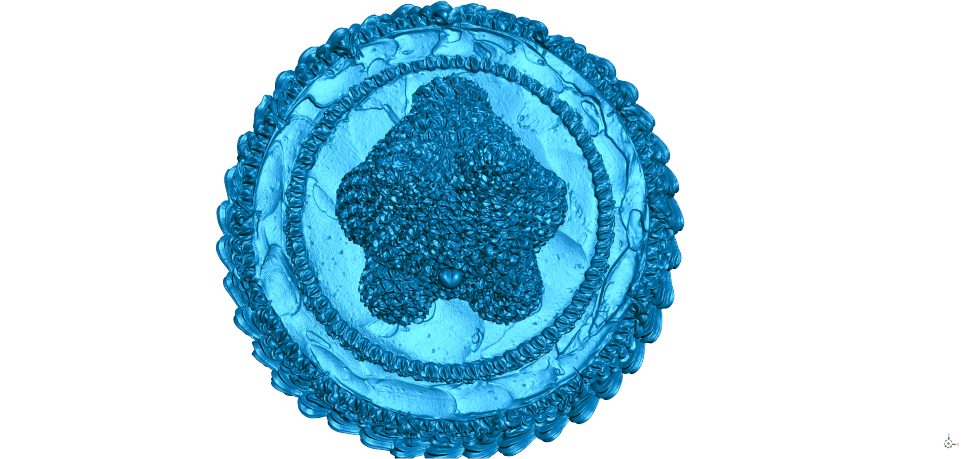

3D스캔이 완료된 최종 STL 데이터 = 바로 3D프린팅 할 수 있는 데이터입니다.
제품을 얼려서 스캔하였기에, 어느 한곳도 빠지지 않고 모두 스캔할 수 있었답니다.
3D scanned final STL data = 3D printable data.
The product was frozen and scanned, so I was able to scan all of it without missing any of it.

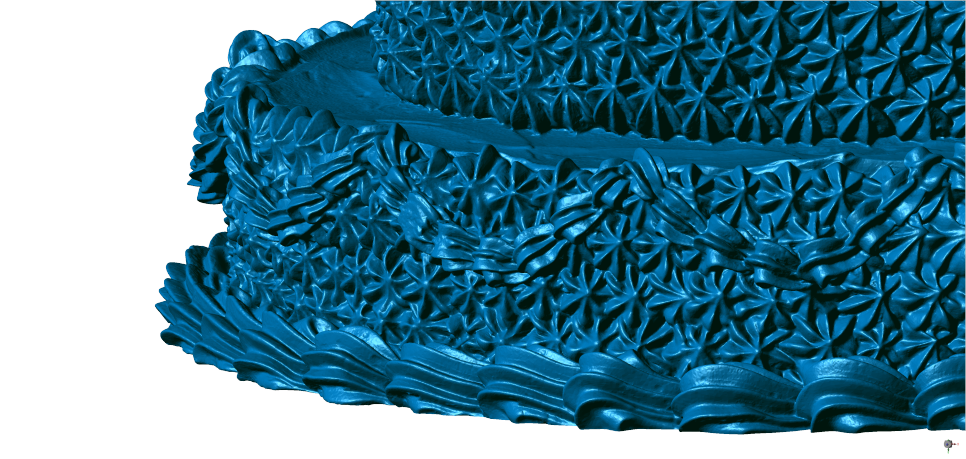

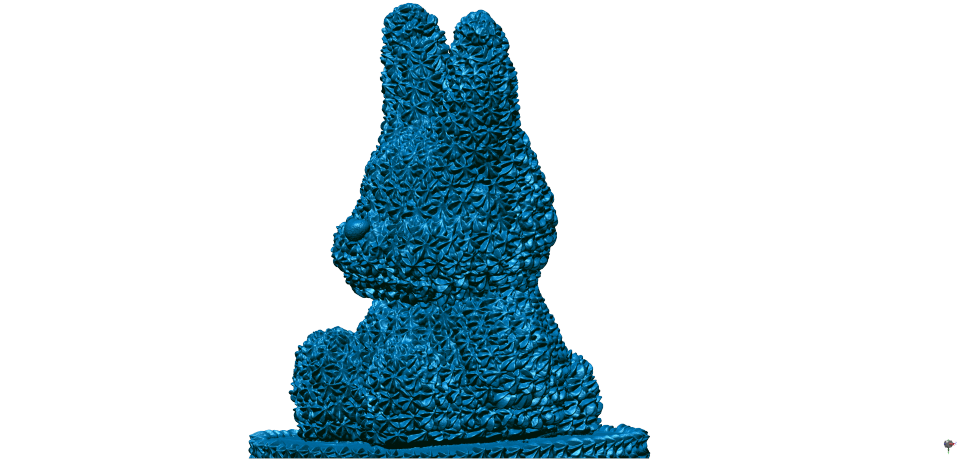

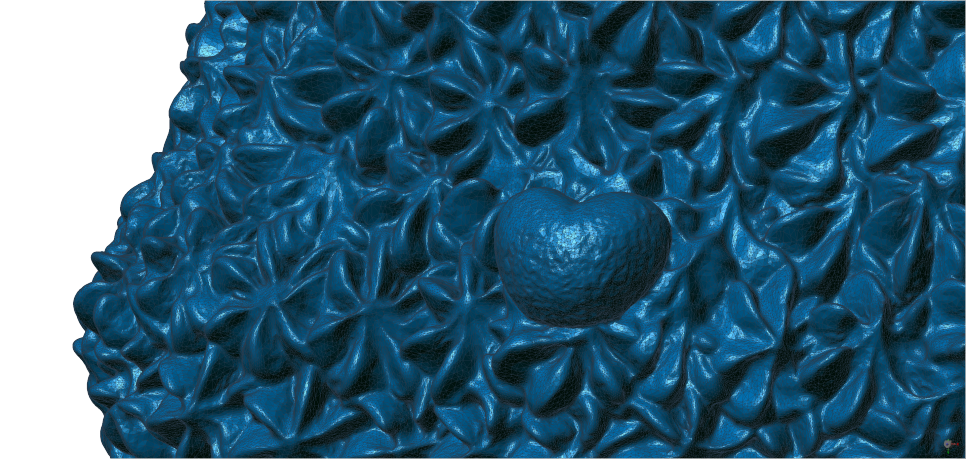

케이크 표면의 크림 질감도 매우 디테일하게 스캔하였습니다.
이렇게 3D스캔한 데이터는 3D프린팅 혹은 Autosurfacing을 통해 CNC가공에도 활용할 수 있답니다.
The cream texture of the cake surface was also scanned in great detail.
This 3D-scanned data can also be used for CNC processing through 3D printing or autosurfacing.

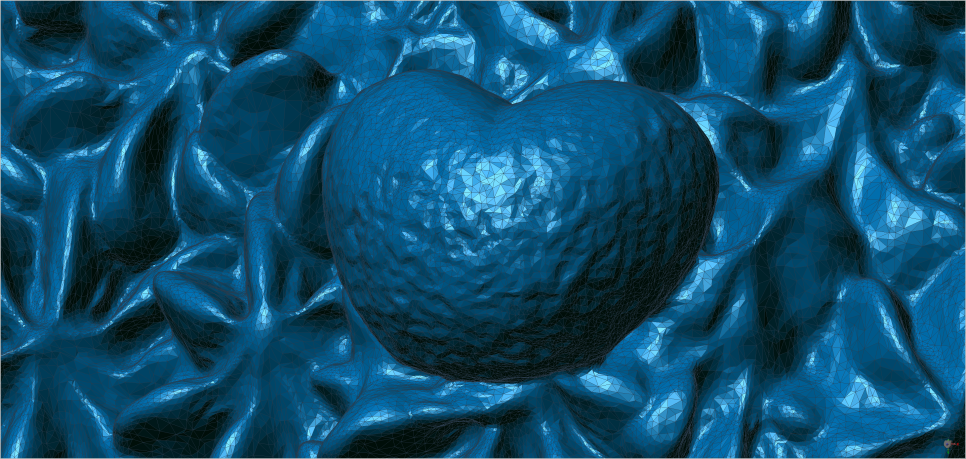

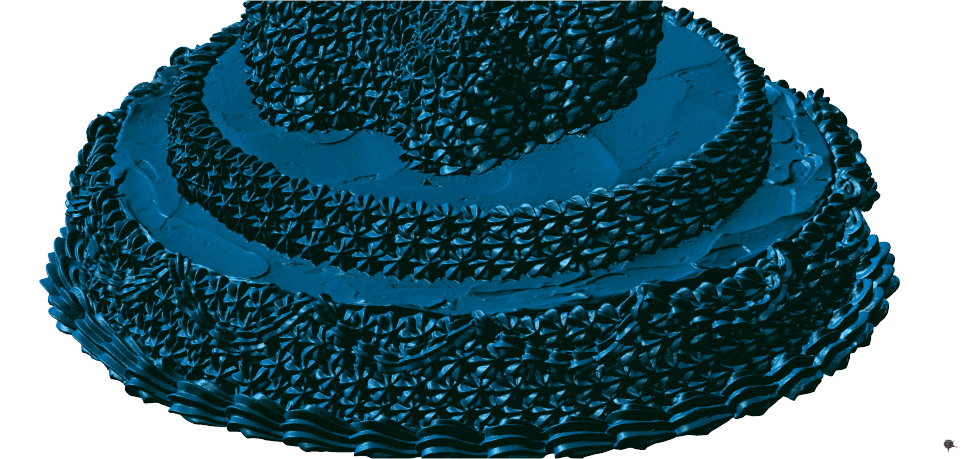

꼼꼼하게 크림 사이사이의 언더컷도 꼼꼼하게 스캔한 최종 데이터입니다.
The undercut between creams is also meticulously scanned final data.

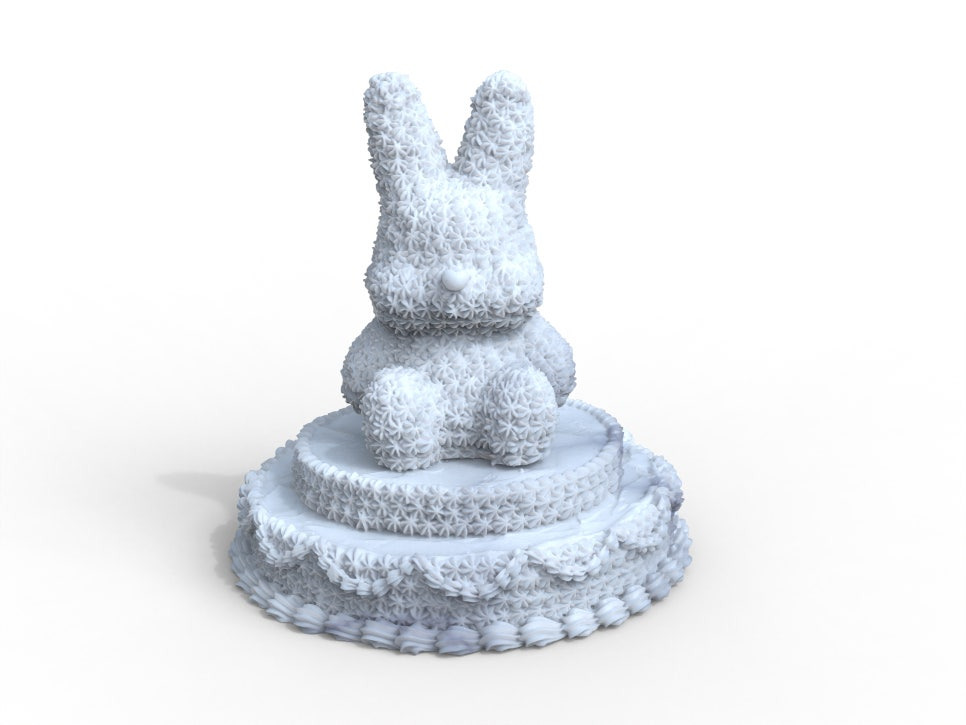

역시 3D스캔 데이터의 매쉬가 조밀하고 디테일이 높으면, 렌더링한 모습도 엄청 잘 뽑혀 나온답니다.
Again, if the mash of 3D scan data is dense and the details are high, the rendering is also very good.
누데이크 뉴진스 콜라보 팝업스토어 <OMG! NU+JEANS> 내 설치된 초대형 토끼 케이크
Nudeik NewJeans Collaboration Pop-up Store <OMG! NU+JEANS> Super-large rabbit cake installed in
최종 결과물입니다.
너무 이쁘게 잘 나왔죠? 이렇게 어려운 작업들도 가능하답니다.
3D스캐닝을 원하신다면 레플리카에 문의주세요 ㅎㅎ
This is the final result.
It came out so pretty, right? It's possible to do hard work like this.
If you want 3D scanning, please contact Replica
