안녕하세요 레플리카 입니다.

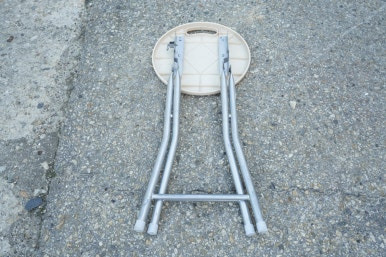

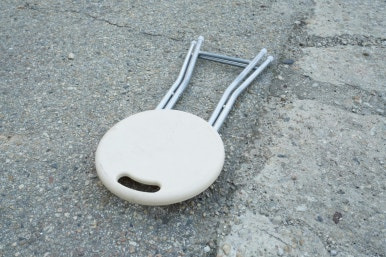

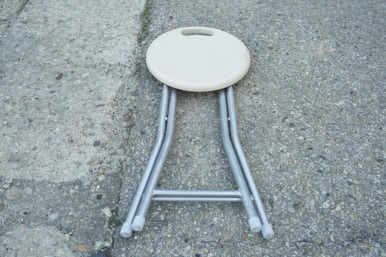

이번 사례는 플라스틱 좌판과 금속 프레임으로 구성된 접이식 원형 의자를 3D로 스캔하고,
실물과 동일한 디지털 복제본을 제작한 프로젝트입니다.
해당 의자는 상업용, 행사용으로 흔히 사용되는 모델로,
단순한 외형이지만 구조적인 디테일과 재질의 특징을 정확히 반영해야했는데요

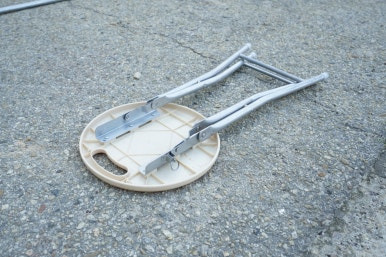

접이식 원형의자 3D스캔같은경우 포토그라메트리 형식으로 스캔하였습니다.
Hello, this is Replica.
This project involved 3D scanning a folding circular chair, consisting of a plastic seat and a metal frame,
and creating a digital replica that was identical to the actual product.
This chair is a model commonly used for commercial and event purposes.
While its exterior is simple, we had to accurately capture the structural details and material characteristics.
The 3D scan of the folding circular chair was done using photogrammetry.

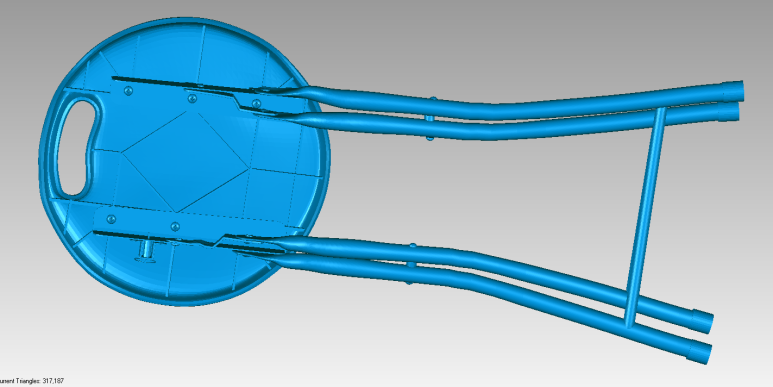

정합 작업은 RealityCapture 소프트웨어를 활용하여 다각도에서 찍은 의자 사진들을
하나의 3D 모델로 통합하는 방식으로 진행했습니다.
The alignment process was carried out using RealityCapture software,
which integrated photos of the chair taken from various angles into a single 3D model.

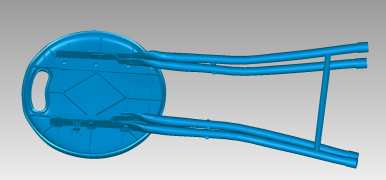

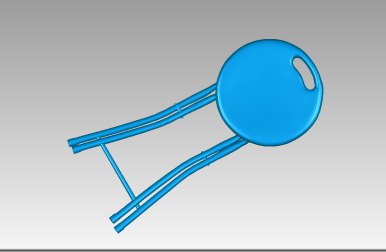

RealityCapture로 복잡한 구조의 금속 프레임과 곡면 좌판 형상을 정렬해주었는데요~

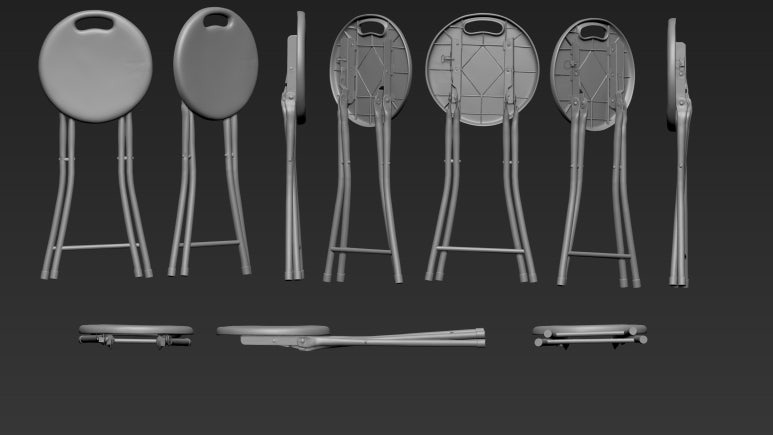

이후 정합된 하이폴 모델을 기준으로 리토폴로지를 진행하여 로우폴 모델로 변환했습니다.
리토폴로지 3D모델은 전체 폴리곤 수를 줄이면서도 디테일을 최대한 유지할 수 있도록 진행하였고
게임이나 시뮬레이션 환경에서도 활용 가능한 최적화된 상태로 가공했습니다.
We used RealityCapture to align the complex metal frame and curved seat geometry.
Then, based on the aligned high-poly model, we retopologized it and converted it into a low-poly model.
The retopologized 3D model was designed to minimize the overall polygon count while maintaining maximum detail.
We optimized the model for use in games and simulation environments.

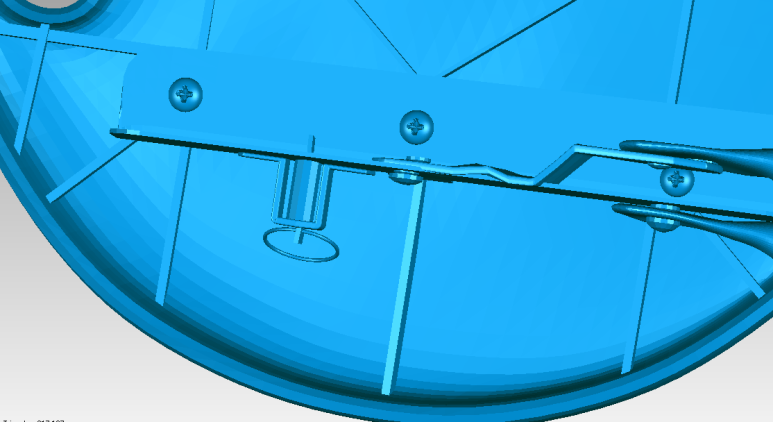

나사와 작은 부품들까지도 잘 나왔죠?
Even the screws and small parts came out well, right?
금속 프레임의 반사 표현이나 플라스틱 좌판의 미세한 표면 감촉까지
자연스럽게 재현할 수 있도록 텍스처를 입혔는데요
정말 실제 의자와 동일합니다
Even the reflections of the metal frame and the subtle surface texture of the plastic seat
were textured to reproduce them naturally.
It's truly identical to the actual chair.
제작된 텍스처는 Diffues 파일을 제공해드리고 있는데
필요하신 경우 Diffues, Normal, Roughness, Metalness 등 총 4종의 맵을 제공해 드릴 수있답니다.
사용 목적에 따라 추가적인 AO 맵도 함께 제공할 수 있으니 편하게 문의주시면 됩니다.
The created texture comes with a Diffuse file.
If required, we can provide four maps: Diffuse, Normal, Roughness, and Metalness.
Additional AO maps can also be provided depending on your intended use. Please feel free to contact us.
