이번 사례는 내셔널지오그래픽 컨투어 제로 폴스타 제품을 대상으로 진행한 3D 스캔 작업입니다.
이 제품은 디자인 자체가 굉장히 세련되고 독창적일 뿐 아니라, 컬러 특성이 있어
반사나 빛의 굴절이 민감하게 표현되는 특징이 있었습니다.
따라서 단순한 형상 스캔을 넘어서, 표면의 질감과 색감까지
사실적으로 재현하는 것이 무엇보다 중요했습니다.
This case study involved 3D scanning a National Geographic Contour Zero Polestar product.
Not only was the design itself incredibly sophisticated and unique,
but its color characteristics also made it susceptible to reflections and light refraction.
Therefore, it was crucial to go beyond simply scanning the shape and
realistically reproduce the surface texture and color.
내셔널지오그래픽 컨투어 제로 폴스타는 마케팅 활용과 디지털 전시,
그리고 온라인 콘텐츠 제작까지 확장할 수 있도록 고해상도 3D 스캔이 필요했습니다.
특히 폴스타 컬러는 어두운 계열의 블랙 톤 안에서도 빛에 따라 미세한 반사가 생기기 때문에,
이 부분을 실제와 최대한 가깝게 구현해야 했습니다.
많은 제품 스캔 의뢰에서 공통적으로 중요한 부분이 바로 실사 텍스처 입니다.
단순히 회색조의 매쉬 모델만 있다면 형상을 확인하는 데는 무리가 없지만,
홍보나 시각화, 3D 뷰어, 혹은 VR·AR 환경에서는 한계가 뚜렷합니다.
그래서 이번 작업에서는 포토그라메트리 방식과 핸드헬드 스캐너를 병행하여 최적의 결과를 확보했습니다.
National Geographic Contour Zero Polestar required
a high-resolution 3D scan to expand its reach into marketing, digital exhibitions, and online content creation.
The Polestar color, in particular, exhibits subtle reflections even within its dark black tones,
so it was crucial to replicate this as closely as possible to the real thing.
A common theme in many product scanning requests is realistic texture.
While a simple grayscale mesh model is sufficient for visualizing the shape,
it presents significant limitations for promotional purposes, visualization, 3D viewers, or VR/AR environments.
Therefore, for this project, we utilized a combination of photogrammetry
and a handheld scanner to achieve optimal results.

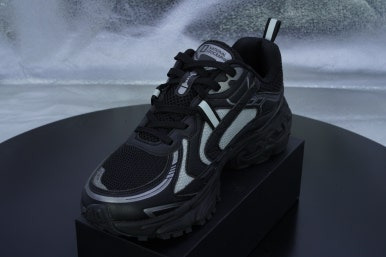

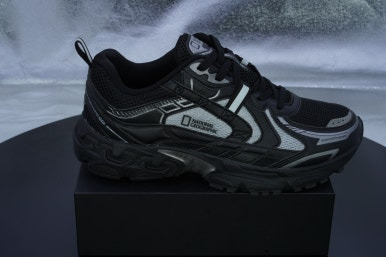

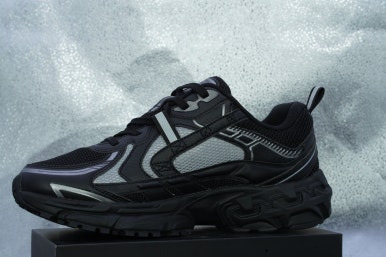

스캔은 사전에 조명이 일정하게 유지될 수 있는곳에
내셔널지오그래픽 컨투어 제로 폴스타를 놓고 진행했습니다.
제품이 블랙 톤이라 표면 반사가 강하게 일어나기 때문에,
불필요한 빛 반사가 데이터에 잡히지 않도록 차광을 고려한 세팅이 필요했습니다.
촬영 및 스캔은 크게 두 가지 방법을 병행했습니다.
첫 번째는 포토그라메트리 방식입니다.
DSLR 카메라와 고해상도 렌즈를 활용해 제품을 360도에서 여러 각도로 촬영했습니다.
각 사진은 최소 60% 이상 겹치도록 촬영하여, RealityCapture 소프트웨어에서
정합될 때 완벽한 포인트클라우드로 생성될 수 있도록 했습니다.
포토그라메트리 데이터는 주로 컬러 텍스처와 미세한 디테일을 확보하는 데 사용했습니다.
두 번째는 핸드헬드 스캐너(SIMSCAN)입니다.
핸드헬드 스캐너는 제품의 형상 데이터를 빠르고 정밀하게 확보하기 위한 용도로 활용했습니다.
특히 곡선이 강조된 제품 외형과 블랙 소재 특성을 안정적으로 수집하기 위해
여러 차례 스캔을 반복했습니다.
SIMSCAN은 소형이면서도 정밀도가 높아 좁은 공간이나 디테일에서도 강점을 보였습니다.
Scanning was conducted in a location with consistent lighting
using a National Geographic Contour Zero Polestar.
Because the product was black and highly reflective,
we needed to adjust the settings to block out unwanted light reflections from entering the data.
Two main methods were used for capturing and scanning.
The first was the photogrammetry method.
Using a DSLR camera and a high-resolution lens, we captured the product from multiple angles, 360 degrees.
Each photo was taken with at least 60% overlap to ensure that it could be
aligned with RealityCapture software to create a perfect point cloud.
The photogrammetry data was primarily used to capture color, texture, and fine details.
The second method was a handheld scanner (SIMSCAN).
The handheld scanner was used to quickly and accurately capture the product's geometric data.
To reliably capture the product's curved exterior and black material characteristics,
we repeated the scans multiple times.
SIMSCAN's compact size and high precision demonstrated its strengths in tight spaces and detailed images.
스캔이 완료된 이후,
RealityCapture 소프트웨어를 활용하여 데이터 정합을 진행했습니다.
핸드헬드 스캐너에서 수집한 점군 데이터와
DSLR로 촬영한 사진 데이터를 하나의 좌표계로 매칭시켰습니다.

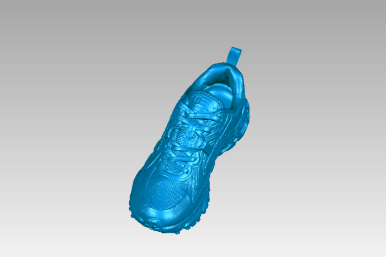

정합된 데이터는 포인트클라우드에서 메쉬로 변환하는 과정을 거쳤습니다.
이 과정에서 노이즈를 제거하고,
스캔 도중 발생할 수 있는 작은 홀(hole)을 메우는 리터치 작업을 진행했습니다.
그 후 포토그라메트리에서 생성된 고해상도 텍스처를 메쉬에 입혀 최종 모델을 완성했습니다.
After scanning was completed,
data registration was performed using RealityCapture software.
Point cloud data collected from a handheld scanner
and photographic data taken with a DSLR were aligned into a single coordinate system.
The registered data was then converted from a point cloud to a mesh.
This process included removing noise and retouching to fill in any small holes that may have occurred during scanning.
Finally, a high-resolution texture generated from photogrammetry was applied to the mesh to complete the final model.
제품 컬러가 블랙 계열이라 자칫 어둡게 뭉개질 수 있었지만,
컬러 캘리브레이션 과정을 통해 실제 제품에서 보이는 미묘한 음영과 반사 효과까지 표현할 수 있었습니다.
최종 모델은 단순히 검은색으로 보이는 것이 아니라,
빛에 따라 다르게 보이는 재질감을 생생하게 담아낼 수 있었습니다.
The product's color scheme, which is black, could have easily resulted in a dark, washed-out look.
However, through the color calibration process, we were able to
capture the subtle shading and reflections seen in the actual product.
The final model doesn't simply appear black;
it vividly captures the texture's appearance, which changes depending on the light.
완성된 내셔널지오그래픽 컨투어 제로 폴스타 BLACK 3D 모델은
실제 제품과 거의 차이가 없는 수준의 사실감을 보여주었습니다.
제품 고유의 매끄러운 곡선, 블랙 소재 특유의 질감, 표면 반사 효과 등이 정밀하게 구현되었으며,
컬러 텍스처 역시 고해상도로 입혀져 시각적인 완성도가 뛰어났습니다.
이 최종 데이터는 OBJ와 FBX 등 다양한 포맷으로 변환할 수 있으며, 향후 다음과 같은 활용이 가능합니다.
온라인 플랫폼에서 360도 3D 뷰어 적용, 제품 홍보용 영상 및 광고 제작에 활용
VR/AR 콘텐츠와 메타버스 환경에서 실사 기반 제품 표현
제품 디자인 검토 및 내부 프레젠테이션 자료로 사용
특히 최근 온라인 쇼핑과 디지털 전시가 늘어남에 따라,
소비자가 단순히 사진만 보는 것이 아니라 실제와 같은 3D 모델을 확인 할 수 있어서 판매율이 늘었다고 합니다.
The completed National Geographic Contour Zero Polestar BLACK 3D model
showed a level of realism that was virtually identical to the actual product.
The product's unique smooth curves, the unique texture of the black material,
and the surface reflection were precisely recreated.
The color texture was also applied in high resolution, resulting in a superior visual quality.
This final data can be converted to various formats, including OBJ and FBX, and can be used for the following purposes:
Using 360-degree 3D viewers on online platforms, creating promotional videos and advertisements.
Real-world product representation in VR/AR content and metaverse environments.
Using it for product design reviews and internal presentations.
In particular, with the recent rise of online shopping and digital exhibitions,
consumers can now view realistic 3D models, rather than simply viewing photos, which has reportedly increased sales.
흰색 모델도 동일하게 진행해주었습니다.
The white model was also processed in the same way.
이번 내셔널지오그래픽 컨투어 제로 폴스타
3D스캔 사례는 제품의 디자인과 컬러, 재질을 디지털 환경에서
최대한 사실적으로 구현하는 데 초점을 맞췄습니다.
단순히 데이터를 확보하는 수준을 넘어, 시각적으로 실제와 동일한 결과물을 제작하여
다양한 산업에서 즉시 활용할 수 있는 고품질 자산으로 완성했습니다.
㈜레플리카는 앞으로도 사람, 제품, 공간, 건축물 등 다양한 대상을 정밀하게 기록하고,
고객의 니즈에 맞는 최적의 3D 데이터를 제공할 수 있도록 지속적으로 발전하겠습니다.
디테일한 3D스캔을 원하신다면 레플리카로 문의주세요!
This National Geographic Contour Zero Polestar
3D scanning case focused on reproducing the product's design, color, and material in a digital environment
as realistically as possible.
More than simply capturing data, we created visually realistic results
and completed them as high-quality assets ready for immediate use in a variety of industries.
Replica Co., Ltd. will continue to precisely record diverse objects, including people, products, spaces, and buildings,
and continuously evolve to provide optimal 3D data tailored to our customers' needs.
If you're looking for detailed 3D scanning, please contact Replica!
