안녕하세요 레플리카입니다~!
오늘은 레이저 핸드핼드 3D스캐너 봉고 트럭 루프 3D스캔 사례입니다.
초소형 블루 레이저 3D스캐너 SIMSCAN을 이용해 스캔하였는데요
어떻게 초소형으로 스캐너로 봉고 트럭 루프를 스캔했는지 한번 확인해볼까요?
Hello, I'm Replica!
Today is a laser handheld 3D scanner bongo truck roof 3D scan case.
It was scanned using a micro blue laser 3D scanner SIMSCAN
Let's see how you scanned the Bongo truck loop with a scanner on a micro scale?
초소형 블루 레이저 3D스캐너 SIMSCAN
Micro Blue Laser 3D Scanner SIMSCAN

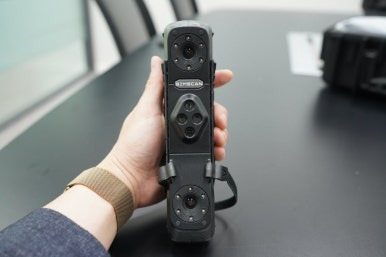

일단 SIMSCAN 스캐너 먼저 소개해 드리자면

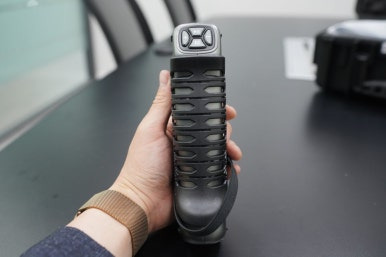

한손에 쏙 들어오는 초소형 크기의 레이저 3D스캐너 SIMSCAN은
레이저 3D스캐너 업계에서 가장 작은 폼팩터로 고성능 블루레이저 3D스캐너입니다.
보관도 용이하고 무게도 가벼운 편이라 많은 분들이 애용하신답니다.
SIMSCAN scanner First, let me introduce you to SIMSCAN.
SIMSCAN is the smallest form factor in the laser 3D scanner industry and
is a high-performance blue laser 3D scanner.
Many people love it because it is easy to store and weighs light.

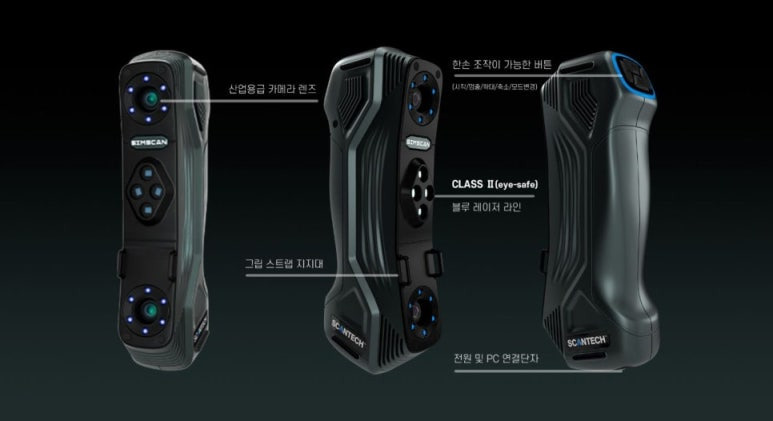

SIMSCAN 스캐너 장점
SIMS CAN scanner advantage
1. 한손으로 조작이 가능한 인체공학적 디자인
2. 단지 570g의 가벼운 무게, 203x80x44mm의 한 손 크기의 사이즈
3. 최고 +-0.02mm의 높은 정확도, 산업용 계측 등급의 3D스캐너
4. 내구성이 높은 알류미늄 바디
5. 초당 2,020,000 measurements/s의 스캐닝 속도
6. 410x410mm의 중대형 스캐닝 영역
7. 검정색, 광나는 대상체도 쉽게 스캐닝 가능한 블루 레이저 3D스캐너
8. 3가지 레이저 모드로 미세한 디테일도 캡처 가능한 3D스캐너
1. One-handed ergonomic design
2. Just 570g lightweight, 203x80x44mm one-handed size
3. High accuracy of +-0.02mm, industrial metrology grade 3D scanner
4. Durable aluminum body
5. Scanning speed of 2,020,000 measurements/s per second
6. 410x410mm medium to large scanning area
7. Blue laser 3D scanner that can easily scan black, shiny objects
8. 3D scanner that captures even fine details with 3 laser modes
실제 스캔 현장
Actual scan site
이제 트럭의 루프를 스캔한 사례를 소개해 드릴게요.
SIMSCAN을 이용하여 스캔한 대상체는 2가지였습니다.
하나는 현대 PORTER2(현대 포터2) 의 루프와
BONGO3(기아 봉고3)의 루프를 스캔하였답니다.
현대 봉고2의 차량 앞부분 상단 루프를 스캔하는것이 목표이며,
스캔 요청 고객사는 스캔 데이터를 바탕으로 설계 데이터를 만들어,
루프위에 장착할 수 있는 악세서리를 개발하고자 하였습니다.
Now, let me introduce you to a case of scanning the roof of a truck.
There were two subjects scanned using SIMSCAN.
One scanned the loops of Hyundai PORTER2 (Hyundai Potter2) and
the loops of BONGO3 (Kia Bongo3).
Hyundai Bongo 2's goal is to scan the upper roof at the front of the vehicle,
and the customer requesting the scan wanted to create design data based on the scan data
and develop accessories that can be mounted on the roof.
SIMSCAN은 레이저3D스캐너로서, 스캐닝을 진행하기 전에 앞서 진행해야 하는 일이 있습니다.
바로 마커를 대상체에 붙이는 일입니다.
레이저3D스캐너는 마커를 인식하고 난 후 마커를 기반으로 정밀도를 유지하며,
마커 주변 형상정보를 포인트클라우드 데이터로 수집합니다.
그래서 정확도가 매우 높습니다만, 단점으로는 컬러 정보를 습득하지 못한다는 점입니다.
표면에 마커를 붙일 수 없는 대상체에는 활용하기 힘든점도 단점이 있습니다.
그래서 SIMSCAN과 같은 레이저3D스캐너는
설계를 하여 제작된 대상체를 역설계를 하기 위해 3D스캔하는 경우가 대부분입니다.
그래서 따로 컬러값이 필요가 없답니다.
SIMSCAN is a laser 3D scanner, and there is something that needs to be done before scanning.
It's about putting a marker on the object.
After recognizing the marker, the laser 3D scanner maintains precision based on the marker and
collects shape information around the marker as point cloud data.
So the accuracy is very high, but the disadvantage is that color information cannot be obtained.
There is also a disadvantage that it is difficult to use for objects that cannot be marked on the surface.
Therefore, laser 3D scanners such as SIMSCAN often scan 3D objects designed and
manufactured for reverse design.
So there is no need for a separate color value.

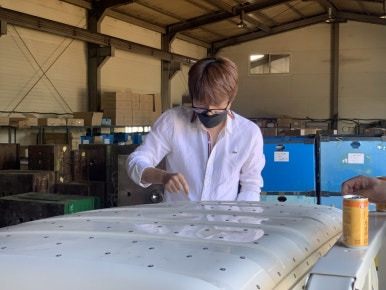

대표님과 실장님이 직접 나서서 마커를 붙이셨습니다.

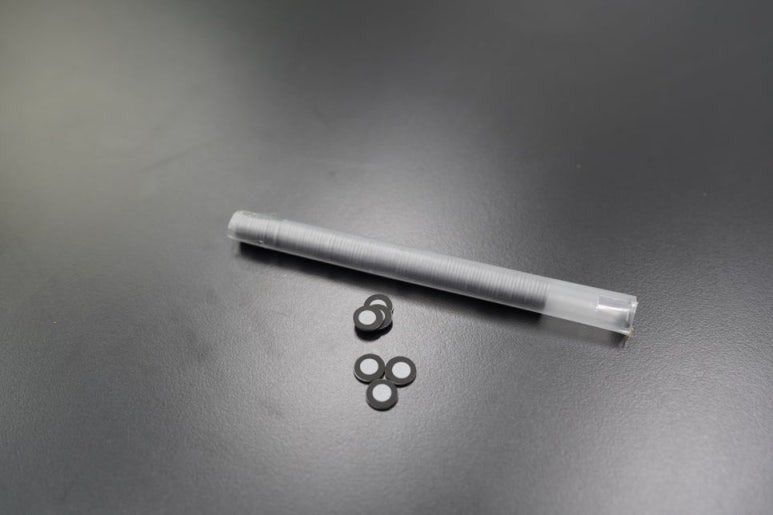

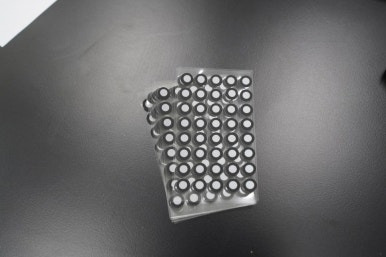

SIMSCAN에는 전용자석마커 가 제공됩니다.
접착제로 붙이는 마커가 아닌, 금속 제품에 사용이 가능한 '자석 마커'는
Magentic Marker로서 경쟁제품보다 훨씬 저렴한 가격에 판매되고 있답니다.
The CEO and the head of the department came forward and put on a marker.
The SIMSCAN comes with a dedicated magnetic marker.
Instead of adhesive markers,
'magnetic markers' that can be used in metal products are sold at a much lower price than
competing products as magnetic markers.
마커는 기본적으로 SIMSCAN이 볼 수 있는 화각(410x410mm)영역 안에
최소 3개는 보여야 SIMSCAN이 3D스캐닝을 원활하게 할 수 있습니다.
그래서 작은 대상체의 경우에는 약 3cm 간격으로 대상체 표면에 붙이고,
큰 대상체의 경우에는 약 6~10cm 간격으로 큼직큼직하게 붙인답니다.
By default, at least three markers must be visible within the field of view (410x410mm)
that SIMSCAN can see in order to facilitate 3D scanning.
So, in the case of a small object, it is attached to the surface of the object at about 3cm intervals,
and in the case of a large object, it is attached large at about 6-10cm intervals.

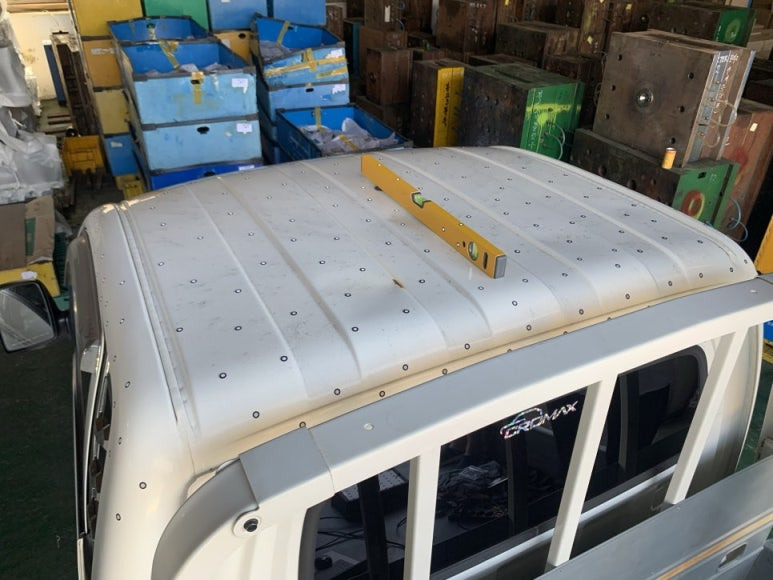

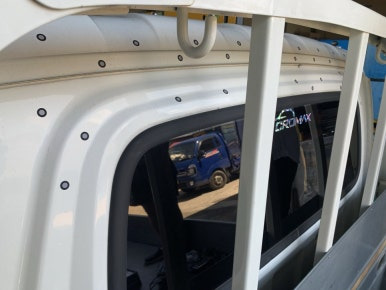

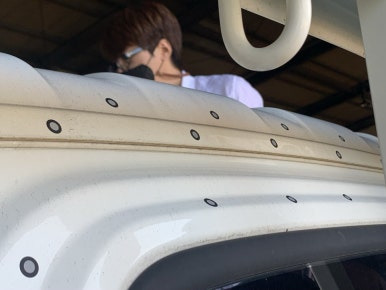

자동차 루프같은 경우에는 큰 대상체이기 때문에 러프하게
8~10cm 정도 간격으로 자석마커를 열심히 붙여 주었답니다.
In the case of automobile roofs, they are large objects,
so magnetic markers were diligently attached at intervals of about 8 to 10 cm.

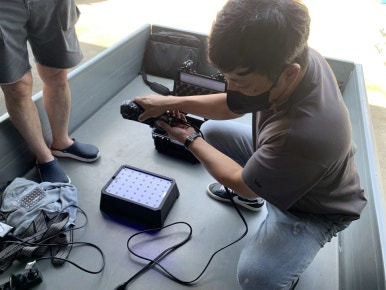

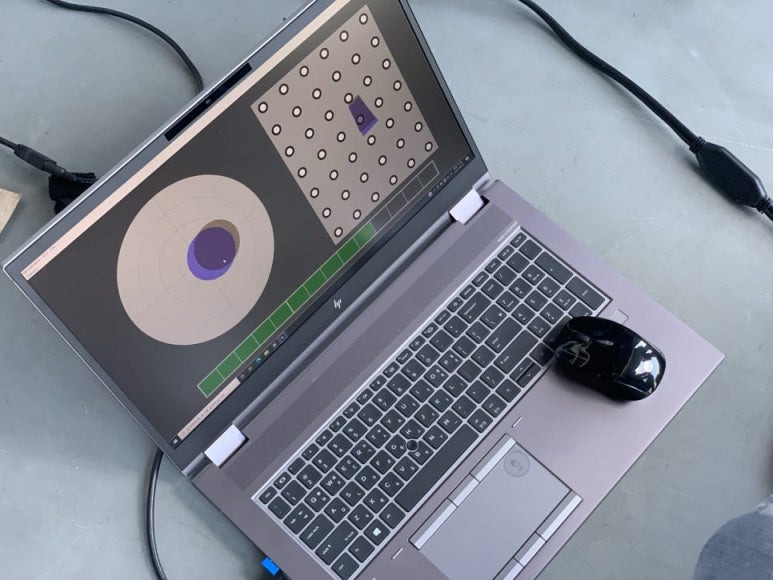

스캔을 진행하기에 앞서, 정확도를 보장하기 위해 교정판에서 교정작업을 시작합니다.
교정작업은 3분 정도 소요되고요, 매우 간단하고 빠르게 끝납니다.
약 15단계 정도 지정한 위치에 SIMSCAN을 비추어 주면
SIMSCAN의 전용 스캐닝 소프트웨어 SCANVIEWER가 칼리브레이션 결과값을 보여주며 끝납니다.
Before proceeding with the scan, start calibration on the calibration plate to ensure accuracy.
The calibration takes about three minutes, and it's very simple and quick.
When SIMSCAN is illuminated in the specified position for about 15 steps,
SIMSCAN's dedicated scanning software SCANVIEWER will show the calibration result.

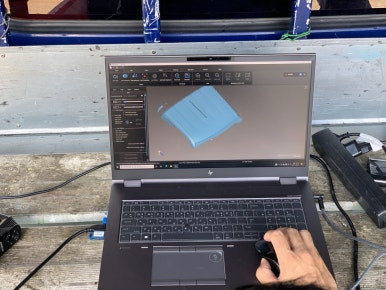

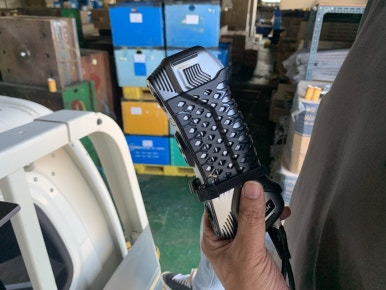

이제 SIMSCAN으로 스캔을 진행할 차례입니다!
Now it's time to proceed with the scan with SIMSCAN!
스캐닝을 진행하기 전 스캐너의 해상도 세팅을 진행합니다.
최소 0.1mm ~ 자유롭게 세팅이 가능한데요,
이는 SIMSCAN이 취득 가능한 포인트클라우드 데이터의 포인트와 포인트 간격을 설정하는 세팅입니다.
해당 자동차 루프의 경우, 0.5mm 세팅으로 스캐닝을 진행하였답니다.
작은 대상체의 경우 0.1~0.3mm 정도의 세팅, 자동차 파트의 경우 0.5mm 정도로 세팅합니다.
Set the scanner's resolution before scanning.
You can set it at least 0.1mm freely,
This is the setting that sets the point and point spacing of the point cloud data that SIMSCAN can acquire.
In the case of the car roof, scanning was carried out with a 0.5mm setting.
Set 0.1 to 0.3mm for small objects and 0.5mm for car parts.
초당 200만 포인트가 취득이 가능한 SIMSCAN 덕분에
자동차 루프 한개를 스캔하는데 겨우 5분 정도가 걸렸답니다.
스캔 데이터는 실제 대상체와의 오차가 +-0.02mm 안에 들어오며
한번에 스캔하는 대상체의 길이가 1m가 넘어갈 시 마다 + 0.04mm 오차가 발생합니다.
It took only about five minutes to scan one car loop,
thanks to SIMSCAN, which can earn 2 million points per second.
The scan data has an error of +-0.02mm with the actual object,
and an error of +0.04mm occurs every time the object being scanned exceeds 1m in length.

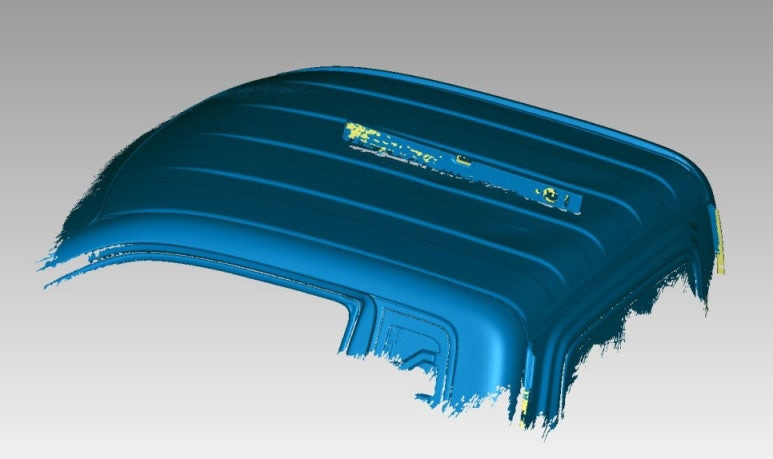

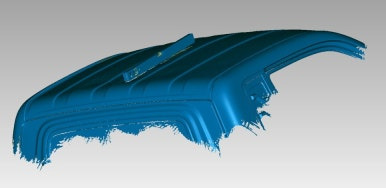

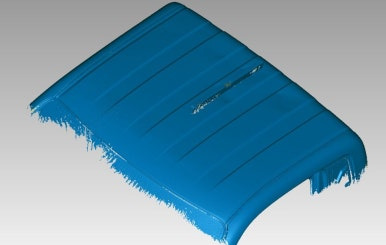

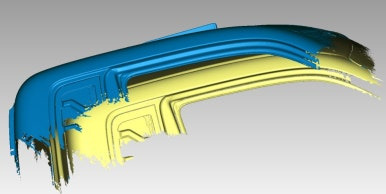

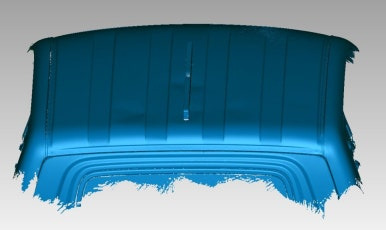

최종 STL 데이터
Final STL Data
트럭의 루프의 디테일한 부분들이 모두 디테일하게 잘 스캔되었답니다.
오차범위도 거의 없고 깔끔한 모습입니다.
작은 스캐너로도 이렇게 디테일한 스캔이 가능하답니다.
레플리카에선 다른 업체가 어려운 스캔도 전부 가능하니 문의 주세요^^
The details of the truck's roof were all scanned well in detail.
It has little margin of error and looks neat.
Even a small scanner can scan in such detail.
In Replica, all difficult scans are possible for other companies, so please contact us. ^^
