안녕하세요! 레플리카입니다~!

오늘은 설계도면이 없는 헤어핀의 정밀 3D스캐닝 작업과 추출된 STL데이터를 토대로

역설계(리버스엔지니어링)을 진행해 달라고하셔서 진행한 헤어핀 역설계 사례입니다.

​

아래 사진을 통해 3D스캔을 해야할 헤어핀을 보여드리겠습니다.

Hello! I'm Replica!

Today is a reverse hairpin design case that was carried out by asking for reverse engineering

 based on precise 3D scanning of hair pins without reverse engineering and extracted STL data.


I will show you the hairpin that needs to be scanned in 3D through the picture below.

헤어핀(머리핀)의 2개 부품(상단/하단)이 하나로 겹쳐진 형태의 제품

A product in which the two parts of the hairpin (top/bottom) are overlapped in one

아래 헤어핀의 경우 매우 정밀하게 3D스캐닝이 되어야 할 부분들이 있습니다.

바로 헤어핀이 물리게 되는 이빨 부분인데요,

헤어핀 이빨 부분은 정밀하게 스캐닝되어야 할 부분이겠죠?

이 부분을 정밀하게 역설계 하기 위해서는 각 이빨의 형태가 뚜렷하게 3D스캔 되어야 합니다.

In the case of the hairpin below, there are parts that need to be 3D scanned very precisely.
This is the part of the tooth where the hairpin bites, and the hairpin tooth part should be scanned precisely, right?
In order to accurately reverse engineering this part, each tooth must be clearly 3D scanned.

​

머리핀(헤어핀)의 상단부, 사진에는 잘 보이지 않지만 손잡이 부분에 삼각형 음각패턴 디자인이 존재하고

주요 부분인 헤어핀 하단부는 이빨 부분과 오른쪽 원형 구멍이 있습니다.

The top part of the hairpin, which is hard to see in the picture, has a triangular intaglio pattern design on the handle part and the main part, the bottom part of the hairpin, has a tooth part and a right circular hole.

​

Polyga Compact S1​은 초정밀 광학식 3D스캐너로서,

약 1000만원대의 가격으로 중소형(5~30cm)되는 소형 기어, 금형, 조형물 등을

+-0.035mm의 정확도로 스캐닝할 수 있습니다.

Blue LED 패턴 프로젝션 방식에 200만 화소의 카메라가 장착되어,

스캔 대상체의 미세 질감까지도 캡처해 낸답니다.

​

위 사진에 보이는 턴테이블은 Polyga 3D스캐너 전용 턴테이블로서

모델명이 Heavy Duty Rotary Table(헤비 듀티 로터리 테이블)입니다.

알루미늄 플레이트로 설계되었으며, 고정밀 스텝모터가 장착되어 묵직하고 정확하게 360도를 회전합니다.

​

Polyga의 광학식 3D스캐너 라인업은 모두 동일한 스캐닝 소프트웨어를 활용합니다.

바로, 15년동안 꾸준히 업데이트 되어온 FLEXSCAN3D(플렉스스캔3D)는

Polyga 3D스캐너를 구동하는 핵심 소프트웨어입니다.

전용 턴테이블은 FLEXSCAN3D 소프트웨어와 연동되어, 사용자가 각도별 회전을 지시할 수 있으며,

원 클릭으로 360도를 지정한 횟수만큼 돌며 자동으로 3D스캔할 수 있도록 돕습니다.

Polyga Compact S1 is an ultra-precision optical 3D scanner that can scan small gears, molds,

sculptures, etc. that are small and medium-sized (5 to 30cm)

at a price of about KRW 10 million with +-0.035mm accuracy.

The blue LED pattern projection method is equipped with a 2-megapixel camera to

capture even the fine texture of the scanned object.
The turntable shown in the photo above is a Polyga 3D scanner-only

turntable with the model name Heavy Duty Rotary Table.
Designed with aluminum plates, it rotates heavy and accurate 360 degrees with a high-precision step motor.
​
Polyga's line-up of optical 3D scanners all utilize the same scanning software.
That is, FLEXSCAN3D (FlexScan 3D), which has been constantly updated for 15 years,

is a key piece of software running Polyga 3D scanners.
The dedicated turntable works with the FLEXSCAN3D software to allow the user to direct an angle-by-angle rotation and to automatically scan 3D with a one-click 360 degrees.

​

헤어핀(머리핀) 상단부 3D스캐닝 진행 모습

Hairpin (Hairpin) Top 3D scanning progress

반 유광의 재질인 헤어핀(머리핀)에 현상액을 도포하여 3D스캔데이터가 더욱 명확하게 취득되었습니다.

The 3D scan data was obtained more clearly by applying a developer to a semi-glossy hairpin (hairpin).

초반 3D스캔 테스트 컷입니다.

하단부의 바닥면은 지우거나, 자동으로 안나오게 하는 FLEXSCAN3D의 Cut Plane기능을 활용할 수 있답니다.

This is the initial 3D scan test cut.
You can use FLEXSCAN3D's Cut Plane function,

which erases the bottom surface at the bottom or automatically prevents it from coming out.

헤어핀(머리핀)의 2번째 하단파트도 정밀하게 3D스캐닝하여 줍니다.

The second lower part of the hairpin (hairpin) is also precisely 3D scanned.

광학식 3D스캐너는 여러 컷을 스캔하고 이를 정합하여 형태를 만들어 나갑니다.

헤어핀(머리핀)의 상단부품과 하단부품을 나눈 모습.

The image of dividing the upper and lower parts of the hairpin (hairpin).

Polyga Compact S1은 0.07mm의 Point-to-point distance(포인트 데이터간 점간 간격)를 가진

정밀한 STL데이터를 생성합니다.

특히 모호하지 않은 아주 명확한 형태의 경계면을 가진 STL 데이터를 제공하여,

3D스캔 데이터만으로도 역설계를 정확하게 진행할 수 있답니다.

Polyga Compact S1 generates precise STL data with a point-to-point distance of 0.07 mm.
In particular, it provides STL data with a very clear, unambiguous form of boundaries,

 allowing the reverse Engineering to proceed accurately with only 3D scanning data.

헤어핀 3D스캔 데이터를 기반으로 CAD설계 데이터로 역설계 진행 완료한 STP 데이터입니다.

This is STP data that has been reverse Engineering with CAD design data based on hairpin 3D scanning data.

​

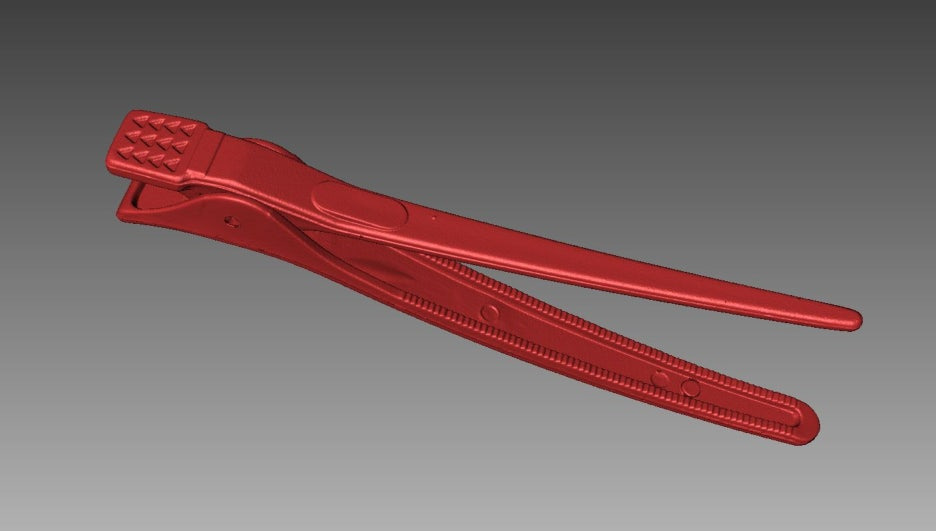

헤어핀(머리핀)의 역설계 데이터의 렌더링 모습입니다.

정말 깔끔하고 디테일까지 완벽하죠? ㅎㅎ

설계도가 없고 제품만 있을 때 필요한 역설계!

다른곳보다 자세하고 디테일하게 스캔, 역설계 해드린답니다.

■ 최종 납품 데이터 : STEP(stp)파일

■ 3D스캔 대상체 : 가로 약 13cm의 헤어핀 / 플라스틱 사출물 / 아이보리 색상,

미세한 유광을 지닌 플라스틱 재질

■ 활용 3D스캐너 : #광학식정밀형3D스캐너, Polyga Compact S1

■ Final delivery data: STEP (stp) file
■ 3D scanning object: Hairpin of about 13 cm wide / Plastic injection molding /

Ivory color, Plastic material with fine gloss
■ Utilized 3D scanner: #optical precision type 3D scanner, Polyga Compact S1

​WE "REPLICATE" THINGS THAT MATTER.

REPLICA (레플리카)는 사물, 인체, 공간, 건물 등 세상의 주요한 모든 실물 객체를

3D스캐닝하여 Digital화하는 서비스를 제공하는 기업입니다.

​

광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여

VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다.

국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고

15년 이상의 기술진으로 구성되어있습니다.

​

업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니

언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.

안녕하세요 레플리카입니다~!

오늘 소개해드릴 사례는 새롭고 파격적인 디저트 브랜드 누데이크(Nudake)에서

아이돌 '뉴진스'와의 콜라보를 통해 탄생한 토끼 케이크를 스캔한 사례입니다.

이 토끼 케이크는 누데이크와 아이돌 뉴진스와의 특별한 팝업 스토어

<OMG! NU+JEANS>를 런칭하기 위해 제작한 케이크였는데요~!

2022년 12월 23일부터 2023년 1월 21일까지 누데이크 매장에서 선보인

바로 그 토끼모양의 케이크를 저희 레플리카가 스캔했었답니다.

Hello, I'm Replica!

The example I'm going to introduce today is a scan of a rabbit cake created

by a new and unconventional dessert brand Nudake through a collaboration with idol " Newjeans."
This bunny cake was created to launch a special pop-up store <OMG! NU+JEANS> with Nudeik and idol Newjeans
Our replica scanned the same bunny-shaped cake presented at the Nudeik store from

 December 23rd, 2022 to January 21st, 2023.

왜 케이크를 3D스캔 했어야할까요~?

바로 누데이크가 뉴진스와 콜라보로 준비하는 특별한 팝업스토어 <OMG! NU+JEANS>에서 선보일

2층 건물 높이의 초대형 토끼 케이크를 제작하기 위한 디지털 데이터가 필요했기 때문입니다.

​

이번 뉴진스 케이크는 복잡한 형상과 살짝 반 유광의 크림의 재질을 갖고있어서

3D스캔을 왠만큼 잘한다는 업체도 꺼려하는데요!

​

왜 그런지 알아볼까요~?

Why did we have to 3D scan the cake?
That's because Nudake needed digital data to produce a two-story building-high super rabbit cake to be presented in a special pop-up store

<OMG! NU+JEANS> prepared in collaboration with Newzins.

​
This New Jeans Cake has a complex shape and

a slightly semi-glossy cream material,

so even companies that are as good as Japanese at 3D scanning are reluctant!

Shall we find out why?

​

케이크의 재질이 반유광이 나는 크림이기에 스캐너의 빛을 흡수하거나 반사할 가능성이 높습니다.

게다가 표면의 크림이 도포된 표면 모양이 매우 작고 복잡하여 화각이 작은 스캐너를 활용해야 합니다.

​

화각이 작은 스캐너는 작은 부분을 정밀하게 스캔해 주지만,

빛을 반사하는 재질에 약하여 데이터가 잘 들어올지 미지수입니다.

​

케이크 특성 상 현상액 (번지지않고 스캔이 잘 되게 해주는 미세한 흰가루) 도포는 불가하여

스캐너의 광량조절에 따른 스캔 테스트를 여러번 시도해 보아야 한답니다.

​

또한 화각이 작은 스캐너로 해당 제품을 모두 스캔한다면,

스캔 컷수가 많아져 기본 2~3시간 스캔작업이 걸릴 수 있고,

3D프린팅을 위한 데이터를 추출해야 하기에, 유실되는 부분 없이 모든 부위를 잘 스캔해야 합니다.

​

저희는 다양한 종류의 3D스캐너로 자동차 외장 및 내장재, 산업부품, 공간, 초대형운송장비 등

크고 작은 조형 예술작품 등을 모두 스캔한 이력을 가진 바,

다른 업체들은 스캔하기 힘들겠지만 저희는 가능하다고 생각하여 진행했답니다.

Since the cake is a semi-glossy cream, it is likely to absorb or reflect light from the scanner.
In addition, the cream-coated surface shape of the surface is very small and complex,

so you have to utilize a scanner with a small angle of view.

A scanner with a small angle of view scans a small part accurately,

but it is unclear whether the data will come in well because it is weak in the material that reflects light.
​
Due to the nature of the cake, it is impossible to apply a developer

(a fine white stick that makes the scan easier without smudging),

so you have to try several scan tests according to the amount of light control of the scanner.

Also, if you scan all of the products with a small angle of view scanner,

 the number of scans increases, which can take two to three hours to scan,

and because data for 3D printing must be extracted, all areas must be scanned well without loss.

We have a history of scanning all large and small sculptural artworks such as automobile exterior

and interior materials, industrial parts, spaces,

and ultra- large transportation equipment with various types of 3D scanners,

so other companies may find it difficult to scan, but we thought it was possible.

​

누데이크와 뉴진스 콜라보로 제작된 토끼 케이크의 실물 모습

The real look of the rabbit cake made by Nudeik and New Jeans collaboration

해당 케이크를 3D스캔하여 3D프린팅에 활용하기 위해서는

보다 정밀하고 높은 해상도의 3D매쉬 데이터가 추출되어야 합니다.

다시 말하여 매우 조밀하게 포인트클라우드를 추출하여 이를 매쉬화 할 수 있는 3D스캐너가 필요합니다.

​

어떤 스캐너가 이런 토끼 케이크를 스캔하는데 맞을까요?

In order to scan the cake in 3D and use it for 3D printing,

more precise and higher resolution 3D mesh data must be extracted.
In other words, we need a 3D scanner that can extract point clouds very densely and mash them.

Which scanner would scan a bunny cake like this?

​

​1. 고정형 광학식 3D스캐너 (Stationary structured Light 3dscanner)

2. 핸드헬드형 광학식

3. 3D스캐너산업용 레이저

4. 핸드헬드 3D스캐너광대역 3D스캐너

5. 포토그라메트리 3D스캔

1. Stationary structured light 3d scanner
2. handheld optical 3D scanner
3. Industrial Laser Handheld 3D Scanner
4. Broadband 3D scanner
5. Photogrammetry 3D Scan

​

위 5가지 방식 중에서 어떤 스캔 기술로 해당 제품을 정밀하게 스캔할지 우선 정해야 합니다.

​

해당 제품을 핸드헬드 3D스캐너와 같이 빠르게 스캔할 수 있는 스캐너를 사용하면,

매쉬 데이터가 조밀하고 선명하게 나오지 않을 것입니다.

핸드헬드 3D스캐너가 취득할 수 있는 포인트클라우드의 조밀도는

고정형 광학식 3D스캐너에 비해 현저히 떨어지기 때문입니다.

​

산업현장에서 많이 쓰는 레이저 핸드헬드 3D스캐너는 어떨까요?

레이저 핸드헬드 3D스캐너의 경우에는 마커(도트)를

대상체의 표면에 붙여놓은 후 스캔해야 하기 때문에, 이 제품을 스캔하는데는 부적합합니다.

​

그래서 최종 솔루션으로 사용할 수 있는 스캐너는 바로, 고정형 광학식 3D스캐너입니다.

Of the five methods above, you must first decide which scan technology to scan the product accurately.

If you use a scanner that can scan the product quickly, such as a handheld 3D scanner,

the mesh data will not come out dense and clear.
This is because the density of the point cloud that a handheld 3D scanner can acquire is

significantly lower than that of a stationary optical 3D scanner.

How about a laser handheld 3D scanner that is used a lot in industrial sites?
Laser handheld 3D scanners are not suitable for scanning this product because markers (dots)

 must be attached to the surface of the object before scanning.

So the scanner that can be used as the final solution is a fixed optical 3D scanner.

​

레플리카가 보유한 다양한 종류의 스캐너들 중, 데이터 퀄리티 및 실측 정확도 측면에서

안정적이고 가장 좋은 스캐너는 'Polyga사의 Polyga Compact S1pro' 입니다.

​

Polyga Compact S1은 사용하기 간편한 고정형 광학식 3D스캐너입니다.

화각은 A4용지의 절반만한 화각을 갖추어 해당 화각에 들어오는 대상체를 부분적으로 스캔할 수 있습니다.

특히 포인트 클라우드의 조밀도 또한 매우 높으며 매쉬로 변환했을 경우

초고해상도의 매쉬 데이터를 얻어낼 수 있는 3D스캐너이기에 애용한답니다.

​

최종 데이터는 OBJ 혹은 STL 등의 3D매쉬 데이터로 이루어진 확장자로 추출할 수 있습니다. ​

이렇게 부분 부분을 꼼꼼히 스캔하여 최종 데이터를 얻어낼 수 있습니다.

​

카메라가 보지 못하는 언더컷이나 깊게 파인 구멍 등은

최대한 스캐너의 위치를 잘 조절하여 끝까지 스캔해 낸답니다.

Among the various types of scanners owned by Replica,

the stable and best scanner in terms of data quality and

actual measurement accuracy is Polyga Compact S1pro from Polyga.

Polyga Compact S1 is an easy-to-use fixed optical 3D scanner.
The angle of view is half the size of A4 paper,

 so you can partially scan the object entering the angle of view.

In particular, the density of the point cloud is also very high,

and it is favored because it is a 3D scanner that

can obtain ultra-high-resolution mesh data when converted to a mesh.
The final data can be extracted as an extension of 3D mesh data such as OBJ or STL.
In this way, you can scan the part carefully to obtain the final data.

Undercuts or deep holes that the camera cannot see are scanned

by adjusting the scanner's position as well as possible.

​

Polyga Compact S1 스캐너로 토끼 케이크를 얼어있는 상태에서 스캔을 진행하였다가,

얼은 부분이 녹거나 하면 케이크의 표면에 광이 생기기 시작하면서 데이터가 들어오지 않게 되자,

다시 냉동실에 넣어 얼리고 꺼내 스캔하고~ 이런 식으로 케이크를 스캔할 수 있었답니다.

​

토끼 케이크의 실제 표면 디테일이 어떻게 생겼는지 한번 자세히 확인하고,

이를 스캔한 최종 데이터는 얼마나 매쉬가 조밀하게 생성되었는지,

후보정 작업 과정에 대해 어떻게 진행 되는지 말씀 드리겠습니다.

The Polyga Compact S1 scanner scanned the rabbit cake in a frozen state,

and when the frozen part melted, the surface of the cake began to glow and the data did not come in,

 so I put it back in the freezer, froze it, took it out, scanned it, and scanned the cake like this.

I'll take a closer look at what the actual surface detail of the rabbit cake looks like,

 and tell you how dense the mash was generated and how it goes about the candidate process

​

​

​

​

​

토끼 케이크의 스캔 데이터(코부분)

코를 자세히 보시면, 여러개의 삼각형(매쉬)로 된 데이터라는 것을 확인하실 수 있습니다.

​

If you look closely at the scan data (nose part) nose of the rabbit cake,

you can see that it's data in multiple triangles (mash).

​

​

3D스캔이 완료된 최종 STL 데이터 = 바로 3D프린팅 할 수 있는 데이터입니다.

제품을 얼려서 스캔하였기에, 어느 한곳도 빠지지 않고 모두 스캔할 수 있었답니다.

​3D scanned final STL data = 3D printable data.
The product was frozen and scanned, so I was able to scan all of it without missing any of it.

​

​

케이크 표면의 크림 질감도 매우 디테일하게 스캔하였습니다.

이렇게 3D스캔한 데이터는 3D프린팅 혹은 Autosurfacing을 통해 CNC가공에도 활용할 수 있답니다.

The cream texture of the cake surface was also scanned in great detail.
This 3D-scanned data can also be used for CNC processing through 3D printing or autosurfacing.

​

꼼꼼하게 크림 사이사이의 언더컷도 꼼꼼하게 스캔한 최종 데이터입니다.

The undercut between creams is also meticulously scanned final data.

​

역시 3D스캔 데이터의 매쉬가 조밀하고 디테일이 높으면, 렌더링한 모습도 엄청 잘 뽑혀 나온답니다.

​ Again, if the mash of 3D scan data is dense and the details are high, the rendering is also very good.

최종 결과물입니다.

너무 이쁘게 잘 나왔죠? 이렇게 어려운 작업들도 가능하답니다.

3D스캐닝을 원하신다면 레플리카에 문의주세요 ㅎㅎ

This is the final result.
It came out so pretty, right? It's possible to do hard work like this.
If you want 3D scanning, please contact Replica

​WE "REPLICATE" THINGS THAT MATTER.

REPLICA (레플리카)는 사물, 인체, 공간, 건물 등 세상의 주요한 모든 실물 객체를

3D스캐닝하여 Digital화하는 서비스를 제공하는 기업입니다.

​

광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여

VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다.

국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고

15년 이상의 기술진으로 구성되어있습니다.

​

업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니

언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.

​

미드솔 중앙에 위치한 다리 피스는 무중력 상태에서 달에 첫발을 내디딘

우주인의 다리가 하나의 아트토이처럼 제작되었고, 스니커즈에 탈착할 수 있는 우주 배낭,

다양한 그래픽의 와펜 등이 액세서리로 제공되었습니다.

The leg piece, located in the center of the midsole,

was built like an art toy with the astronaut's legs taking their first steps on the moon in zero gravity,

 and accessories included a detachable space backpack in the sneaker, and a wappen of various graphics.

세븐에잇언더 x 쿨레인 에디션은 선주문 후제작 스니커즈로 78개 한정판으로 발매되서

지금은 구하기 힘든 신발로 자리 잡았습니다 ㅎㅎ

The Seven Eight Under x Coolain Edition is a limited edition of 78 sneakers made after pre-ordering,

making it a difficult shoe to get now

‘X-1’ 신발의 디자인은 복잡하고 다채로운 패턴으로 이루어져 있습니다.

신발끈 같은 다중 레이어 구조와 함께 여러 텍스처가 복합적으로 배치되어 있으며,

이러한 복잡한 디자인은 3D 스캔 과정에서 세밀하게 스캔해야합니다.

​

스니커즈의 아웃솔과 어퍼 부분의 세부적인 패턴은 포토그라메트리 기술로 완벽히 재현할 수 있습니다.

The design of the 'X-1' shoes consists of complex and colorful patterns.
Multiple textures are arranged in combination with shoe strap-like multi-layer structures,

 and these complex designs require fine scanning during the 3D scanning process.

The detailed patterns of the outsole and

upper parts of the sneakers can be fully reproduced with photogrammetry technology.

포토그라메트리(Photogrammetry)는 사진을 기반으로 3D 모델을 생성하는 기술입니다.

다양한 각도에서 촬영된 이미지를 소프트웨어가 분석하여(RC) 대상의 3D 형상을 재구성합니다.

많은 사진을 촬영하고 이를 소프트웨어로 전환하면,실제와 똑같은 3D스캔 모델링이 완성됩니다.

포토그라메트리 기법은 제품의 외관뿐만 아니라 표면의 질감과 색상까지 정확하게 재현할 수 있어,

현실적인 3D 디지털 모델을 만들 때 많이 사용하고 결과물이 좋답니다.

Photogrammetry is a technology that creates 3D models based on photographs.
The image taken from various angles is analyzed (RC) by the software to reconstruct the 3D shape of the target.
Taking a lot of pictures and converting them into software,

you complete a realistic 3D scan modeling.
The photogrammetry technique can accurately reproduce the texture

and color of the surface as well as the appearance of the product,

so it is used a lot when creating realistic 3D digital models and the result is good.

​

​

포토그라메트리 촬영 전 신발을 어떻게 촬영할 것 인지 구상하고,

‘X-1’ 스니커즈는 복잡하지만 예술적인 디자인을 가지고 있기 때문에,

스캔 준비 단계에서 제품의 청결과 신발 모양을 그대로 유지하는 것이 매우 중요했습니다.

먼지나 지문이 스캔에 영향을 미칠 수 있기때문에,

스캔 전에 신발의 표면을 철저히 닦아 깨끗한 상태를 유지했습니다.

​

It was very important to keep the product clean and the shape of the shoes

 intact during the scan preparation phase,

as we envision how the shoes will be photographed before the photogrametri shoot,

 and the "X-1" sneakers have a complex but artistic design.
Since dust or fingerprints can affect the scan,

we thoroughly wiped the surface of the shoe before scanning to keep it clean.

포토그라메트리의 핵심은 다양한 각도에서 제품을 촬영하는 것입니다.

‘X-1’ 스니커즈는 복잡한 구조를 가지고 있으므로,

모든 각도에서 사진을 촬영하여 디테일을 정확히 촬영,스캔 하는 것이 중요하답니다.

​

사진을 촬영할 때는 DSLR 카메라를 사용해 각 부분의 세밀한 질감과 색상을 자세하게 촬영 했습니다.

조명도 중요하여 제품의 그림자나 빛반사가 최소화되도록 하였답니다.

신발의 윗부분, 옆면, 밑창까지 촬영했으며, 총 300장 이상의 사진을 사용했습니다.

The key to photogrammetry is to shoot the product from different angles.
Since the 'X-1' sneakers have a complex structure,

 it is important to take pictures from all angles to accurately capture and scan details.
​
When taking photos, I used a DSLR camera to take detailed pictures of the detailed texture and color of each part.
Lighting is also important to minimize shadow or light reflection of the product.
We took pictures of the top, sides, and soles of the shoes, and we used more than 300 photos in total.
​​

포토그라메트리로 촬영한 후 소프트웨어로(RC) 불러들여 3D 모델을 생성했습니다.

​

3D 스캔한 'X-1' 모델은 실제 스니커즈의 모든 디테일이 그대로 표현되었습니다.

텍스처 맵핑 과정에서는 촬영된 이미지의 색상 정보를 모델에 적용해,

실제 제품의 색상과 질감이 그대로 재현되었답니다.

​

소프트웨어로 처음 생성된 3D 모델은 후처리 과정이 필요합니다.

모델의 표면을 더욱 매끄럽게 다듬고, 불필요한 매쉬나 오류를 제거하는 작업을 진행했습니다.

이러한 후처리 과정을 통해 최종적으로 깔끔한 3D 모델을 완성할 수 있었습니다.

​After shooting with photogrametri, it was called into software (RC) to create a 3D model.

The 3D scanned 'X-1' model shows all the details of the actual sneakers as they are.
In the texture mapping process, the color information of the photographed image was applied to the model,

and the color and texture of the actual product were reproduced as it was.

The first 3D model created with software requires a post-processing process.
We worked to smooth the surface of the model and remove unnecessary mash or errors.
Through this post-processing process, we were finally able to complete a clean 3D model.

디테일 애니메이션

detailed animation

홈페이지 이미지

website page

NFT 제작

실제 사진 촬영 한 실제 신발
Real shoes that I took a picture of

안녕하세요 레플리카입니다~

오늘은 더후 립스틱 3D스캔 사례입니다

​

더후 립스틱 소개 먼저 해드리고 스캔 과정과 결과물을 함께 보여드리겠습니다.

​

더후는 전통 한방 화장품 브랜드로, 고급스러운 패키지와 뛰어난 품질로 부모님들께 사랑받는 브랜드이죠.

이번에 스캔한 립스틱은 브랜드의 핵심 제품 중 하나로,

아름다운 디자인과 여러가지 색상으로 많은 사랑을 받고 있습니다.

Hello, I'm Replica
Today is a 3D scan of The Who Lipstick

I'll introduce The Who lipstick first and show you the scan process and the results together.

The Who is a traditional herbal cosmetics brand loved by parents for its luxurious packages and excellent quality.
The lipstick scanned this time is one of the brand's core products,

and it is loved by many people for its beautiful design and various colors.

더후는 한국 전통 한방 성분을 현대적인 기술과 결합하여 고품질의 화장품을 생산하는 브랜드입니다.

브랜드의 철학은 자연의 지혜와 과학의 융합을 통해 피부에 잘맞는 화장품을 만드는 것이라고합니다 ㅎㅎ

Douhu is a brand that produces high-quality cosmetics by combining traditional

Korean herbal ingredients with modern technology.
The brand's philosophy is to create cosmetics that fit the skin well through the fusion of natural wisdom and science

​

*스캔데이터와 다른 립 색입니다

*It's a different lip color than the scan data

더후 립스틱의 패키지 디자인은 전통과 현대의 조화를 이루며, 고급스러움을 강조합니다.

금박 장식과 섬세한 문양이 특징이며, 전통 한방 화장품의 고유한 이미지를 잘 나타냈습니다.

패키지의 모든 디테일이 정교하게 설계되어있어 특별한 느낌이지 않나요?

The package design of The Who Lipstick is in harmony with tradition and modernity, emphasizing luxury.
Featuring gold leaf decorations and delicate patterns,

it represented the unique image of traditional oriental cosmetics.
Doesn't it feel special because all the details of the package are elaborately designed?

✔ 스캔

다양한 각도에서 립스틱을 스캔하여 저장합니다.

이 과정에서는 스캐너가 립스틱의 모든 면을 빠짐없이 스캔할 수 있도록 신중하게 작업합니다.

각도를 다양하게 조정하여 립스틱의 모든 면을 완벽하게 스캔하는 것이 중요합니다.

​

✔ 데이터 수집

스캔된 이미지를 Reality Capture로3D 모델을 생성​합니다.

이 단계에서는 여러 각도에서 찍은 이미지를 하나의 3D 모델로 합치는 작업이 필요합니다.

데이터 통합 과정에서 정확성을 유지하기 위해 각 이미지를 세밀하게 분석하고 조정합니다.

​

✔ 데이터 정리

스캔된 데이터를 정리하고 불필요한 부분을 제거합니다.

스캔 과정에서 생긴 노이즈나 불필요한 데이터를 제거하여 깨끗한 3D 모델을 만듭니다.

이 과정은 최종 모델의 품질을 높이기 위해 매우 중요합니다.

​

✔ 모델 수정

ZBrush나 Blender, Maya를 사용하여 3D 모델의 세부사항을 수정하고 보완합니다.

이 단계에서는 모델의 표면을 매끄럽게 하고, 필요한 부분을 보강하여 완성도 높은 3D 모델을 만듭니다.

이를 통해 최종 제품의 디테일을 더욱 정확하게 재현할 수 있습니다.

✔ Scan
Scan and save lipsticks from different angles.
In this process, we work carefully so that the scanner can scan all sides of the lipstick without missing them.
It is important to scan all sides of the lipstick perfectly by adjusting the angles differently.

✔ Data Collection
Create a 3D model with Reality Capture from the scanned image.
This step requires the task of combining images taken from multiple angles into a single 3D model.
Finely analyze and adjust each image to maintain accuracy during data integration.

✔ Data Organization
Clean up scanned data and remove unnecessary parts.
Create a clean 3D model by removing noise or unnecessary data generated during the scan process.
This process is critical for improving the quality of the final model.

✔ Model modification
Use ZBrush or Blender or Maya to modify and supplement the details of the 3D model.
This step smoothes the surface of the model and reinforces the necessary parts to create a high-quality 3D model.
This allows more accurate reproduction of the details of the final product.

✔ 디테일

더후 립스틱의 작은 문양과 텍스처까지 모두 스캔했습니다.

디테일한 스캔으로 제품의 외관을 정확하게 나타낼 수 있었습니다.

제품의 모든 디테일이 명확하게 드러나, 실제 제품과 거의 동일합니다.

​

✔ 색상

고해상도 스캔 덕분에 립스틱의 원래 색상이 그대로 재현되었습니다.

이는 마케팅 자료나 제품 개발할때 중요하답니다.

정확한 색상 재현은 상품을 판매할 때 중요한 요소입니다.

​

✔ 질감

립스틱 표면의 질감까지 정밀하게 표현되어 실제 제품의 느낌을 그대로 전달할 수 있습니다.

제품의 질감을 디지털로 재현함으로써, 온라인으로 구매할때 고객이 참고할 수 있습니다.

✔ Details
I scanned all the small patterns and textures of the Duhu lipstick.
Detailed scans allowed us to accurately represent the appearance of the product.
All the details of the product are clearly revealed, almost identical to the actual product.

✔ Color
Thanks to the high-resolution scan, the lipstick's original color is reproduced as it is.
This is important when developing marketing materials or products.
Accurate color reproduction is an important factor when selling a product.

✔ Texture
It accurately expresses the texture of the lipstick surface to convey the feeling of the real product as it is.
By digitally reproducing the texture of the product, customers can refer to it when purchasing online.

​

문양과 그안에 동그란 무늬까지 디테일하게 표현 된 모습입니다.

입체감까지 뚜렷하죠?

The pattern and the round pattern inside of it are expressed in detail.
It has a clear three-dimensional effect, right?

​

최종 결과물 Render Image 입니다.

​

너무 유광이거나 문양이 작으면 스캔이 잘 안되는 경우가 많은데

레플리카의 경우 고가의 스캐너를 사용하고 최고의 기술진들로 구성 되어 있어

립스틱의 질감부터 하단의 문양까지 디테일 하나 하나 뚜렷하게 잘 나올 수 있었습니다.

The final result is Render Image.

If it is too glossy or the pattern is too small, it is often difficult to scan,

 but in the case of Replica, it uses an expensive scanner and consists of the best engineers,

so each detail from the texture of the lipstick to the pattern at the bottom could come out clearly.

WE "REPLICATE" THINGS THAT MATTER.

REPLICA (레플리카)는 사물, 인체, 공간, 건물 등 세상의 주요한 모든 실물 객체를

3D스캐닝하여 Digital화하는 서비스를 제공하는 기업입니다.

​

광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여

VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다.

국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고

15년 이상의 기술진으로 구성되어있습니다.

​

업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니

언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.

​

​

안녕하세요 레플리카입니다~

오늘은 유시몰 화이트닝 치약 3D스캔 사례입니다.

​

유시몰 화이트닝 치약은 평소에도 제가 자주 쓰는 치약인데요~

유시몰 화이트닝 치약은 특히 미백 효과와 구강 건강을 동시에 챙길 수 있는 제품입니다.

​

Hello, I'm Replica
Today is a 3D scan of Yushimol Whitening Toothpaste.

Yushimol Whitening Toothpaste is a toothpaste that I use often Yushimol Whitening Toothpaste is a product that can take care of both the whitening effect and

oral health at the same time.

​치약이나 제품을 3D 스캔하는 이유?

Why do you 3D scan toothpaste or products?

1. 준비 작업

3D 스캔 작업을 시작하기 전에, 스캔 대상인 치약 튜브를 깨끗하게 닦아 준비해둡니다.

표면의 먼지와 이물질을 제거하는 것은 스캔의 품질에 큰 영향을 미치기 때문에 매우 중요한 단계입니다.

또한, 스캔 과정에서 안정적인 작업 환경을 유지하기 위해 조명과 작업 테이블을 최적화했습니다.

​

2. 스캔 장비 세팅

치약 같은경우 고정형 스캐너인 Polyga Compact S1 Pro 을 사용하고

DSLR을 이용하여 포토그라메트리 텍스처 작업을 진행했습니다.

Polyga Compact S1 Pro 같은 경우 작은 디테일도 놓치지않고 스캔이 가능합니다.

스캐너를 작업 환경에 맞게 세팅하고,

스캔 소프트웨어와 연동하여 실시간으로 데이터를 확인할 수 있도록 준비했습니다.

​

3. 스캔 과정

치약 튜브를 다양한 각도에서 스캔하여 전체적인 형상을 캡처했습니다.

이를 위해 튜브를 회전시키며 여러 번 스캔하였고, 각 스캔은 정확한 위치와 각도로 이루어졌습니다.

이를 통해 튜브의 모든 면을 고해상도로 캡처할 수 있었습니다.

​

4. 데이터 처리

스캔이 완료된 후, 여러 각도에서 찍힌 이미지를 하나의 3D 모델로 합치는 작업을 진행했습니다.

이 과정에서는 이미지들의 정합 작업과 필요 없는 부분을 제거하는 클리닝 작업이 포함되었습니다.

스캔 데이터의 정밀도를 높이기 위해 소프트웨어를 이용하여 작은 오류나 왜곡을 수정하고,

전체 모델의 품질을 높였습니다.

​

1. preparatory work
Before starting the 3D scanning operation, clean and prepare the toothpaste tube to be scanned.
Removing dust and foreign substances from the surface is a very important step

because it greatly affects the quality of the scan.
In addition, lighting and work tables have been optimized to maintain a stable work environment during

 the scanning process.
​

2. Scan Equipment Settings
For toothpaste, use Polyga Compact S1 Pro, a fixed scanner
Photogrametri textures were performed using DSLR.
In the case of the Polyga Compact S1 Pro, you can scan it without missing even a small detail.
Set the scanner to suit your work environment,
We have prepared it so that you can check the data in real time in conjunction with the scan software.

​
3. scanning process
The toothpaste tube was scanned from various angles to capture the overall shape.
For this purpose, the tube was scanned multiple times while rotating,

and each scan was done with the correct position and angle.
This allowed us to capture all sides of the tube in high resolution.


4. Data Processing
After the scan was completed, images taken from different angles were combined into a single 3D model.
This process involved matching images and cleaning to remove unnecessary parts.
In order to increase the precision of the scan data,

small errors or distortions were corrected using software, and the quality of the entire model was improved.

1. 정합 (Alignment): 서로 다른 각도에서 촬영한 이미지들을 정밀하게 맞추는 작업.
2. 메쉬 생성 (Meshing): 정합된 데이터를 기반으로 3D 메쉬를 생성.
3. 텍스처 맵핑 (Texture Mapping): 원본 이미지의 텍스처를 3D 모델에 입히는 작업.
4. 최종 보정 (Final Touch-ups): 최종 모델의 세부 디테일을 보정하고, 필요 시 텍스처를 다시 조정.

1. Alignment: The work of precisely aligning images taken from different angles.
2. Meshing: Create a 3D mesh based on matched data.
3. Texture Mapping: The task of applying the texture of the original image to a 3D model.
4. Final Touch-ups: Calibrate the details of the final model, and recalibrate the texture as needed.
​

​

​

완성된 3D 모델은 매우 정밀하고 세밀하게 제작되었습니다.

유시몰화이트닝 치약 튜브의 독특한 디자인과 텍스처가 그대로 재현되었으며,

제품의 디지털 마케팅과 웹사이트에서의 3d이미지를 통해 소비자의 구매 욕구를 상승 시킬 수 있습니다.

The completed 3D model is very precise and detailed.
The unique design and texture of the Yushimol Whitening toothpaste tube are reproduced as they are,

and consumers' desire to purchase can be increased through digital marketing of the

product and 3D images on the website.​

정밀도와 디테일

3D 스캔 기술은 제품의 세밀한 디테일을 정밀하게 캡처할 수 있습니다.

고품질의 제품이나 복잡한 디자인을 가진 제품을 디지털화하는 데 많이 이용합니다.

유시몰화이트닝 치약의 경우, 튜브의 곡선과 텍스처까지 모두 정확하게 재현할 수 있었습니다.

​

시간 절약과 효율성

전통적인 방식으로 제품을 디지털화하려면 많은 시간과 노력이 필요합니다.

하지만 3D 스캔 기술을 이용하면 빠르고 효율적으로 작업을 진행할 수 있습니다.

이번 프로젝트에서도 짧은 시간 내에 높은 품질의 3D 모델을 완성할 수 있었습니다.

​

다양한 활용 가능성

3D 스캔으로 생성된 디지털 모델은 다양한 용도로 활용할 수 있습니다.

디지털 마케팅, 가상 전시, 제품 디자인 검토, 소비자 체험 강화 등

여러 분야에서 큰 효과를 발휘할 수 있습니다.

특히, 온라인 쇼핑몰에서는 소비자들이 제품을 더 잘 이해하고,

구매 결정을 내리는 데 도움을 줄 수 있습니다.

​

비용 효율성

초기 비용이 발생할 수 있지만,

3D 스캔 기술을 도입함으로써 장기적으로 비용 절감 효과를 누릴 수 있습니다.

제품 샘플을 제작하거나 촬영하는 데 드는 비용을 줄이고,

디지털 모델을 통해 다양한 마케팅 자료를 생성할 수 있습니다.

​

정확한 데이터 보존

3D 스캔을 통해 생성된 디지털 모델은 정확한 데이터를 보존할 수 있는 장점이 있습니다.

이는 제품의 지속적인 품질 관리와 향후 개선 작업에 매우 유용합니다.

디지털 데이터는 쉽게 저장되고 공유될 수 있어, 팀 내 협업에도 큰 도움이 됩니다.

precision and detail
3D scanning technology can accurately capture the fine details of the product.
It is often used to digitize high-quality products or products with complex designs.
In the case of Usimol whitening toothpaste,

 it was possible to accurately reproduce both the curve and texture of the tube.

Save time and efficiency
Digitizing a product in a traditional way takes a lot of time and effort.
However, with 3D scanning technology, you can work quickly and efficiently.
In this project, we were able to complete a high-quality 3D model in a short time.

Availability of applications
Digital models created by 3D scanning can be used for a variety of purposes.
Digital marketing, virtual exhibitions, product design reviews,

consumer experience enhancements, and more.
In particular, online shopping malls can help consumers understand

 their products better and make purchase decisions.

Cost efficiency
Initial costs may be incurred,

 but introducing 3D scanning technology can save you money in the long run.
Reduce the cost of producing or photographing product samples,

and create a variety of marketing materials through digital models.

Acurate data retention
Digital models created through 3D scanning have the advantage of preserving accurate data.
This is very useful for continuous quality control of products and future improvements.
Digital data can be easily stored and shared, which is also very helpful for collaboration within the team.

​

유시몰 화이트닝 치약 3D 스캔은 저희에게도 즐거운 작업이였습니다.

최종 결과물 정말 이쁘게 잘 나왔죠?

디테일 하나 하나 놓치지 않고 깔끔하게 텍스쳐까지 입혀진 모습입니다^^

​​
Yushimol Whitening Toothpaste 3D scanning was a pleasant task for us, too.
The final result came out really well, right?
It is neatly textured without missing a single detail. ^^

WE "REPLICATE" THINGS THAT MATTER.

REPLICA (레플리카)는 사물, 인체, 공간, 건물 등 세상의 주요한 모든 실물 객체를

3D스캐닝하여 Digital화하는 서비스를 제공하는 기업입니다.

​

광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여

VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다.

국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고

15년 이상의 기술진으로 구성되어있습니다.

​

업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니

언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.

​

https://www.re-plica.com/main

사기꾼, 해커, 파이터, 드라이버! 더 강력해진 '꾼'들이 돌아왔다! '가진 놈'들을

시원하게 털어버리는 팀플레이 액션 사기극

​

tv N 2024.06.03. ~ 2024.07.09. 12부작

​

2018년 OCN에서 방영되었던 드라마 '플레이어'가 6년만에 시즌2로 돌아왔었는데요.

'선재 업고 튀어'의 후속으로 2024.06.03. ~ 2024.07.09일까지 방영되었습니다.

​

전 편과 텀이 길지만 송승헌, 이시언, 태원석이 그대로 출연하면서 시즌1의 느낌과

새로운 여주인공 오연서, 장규리가 등장하며 색다른 느낌과 흥미진진한 스토리가 진행됩니다.

​

"플레이어 2"는 사기꾼, 해커, 드라이버, 파이터로 구성된 특별한 팀이 등장합니다.

이 팀은 각자의 분야에서 최고 실력을 자랑하는 인물들로 이루어져 있으며,

그들의 목적은 부패한 권력자와 범죄 조직을 처단하고, 이들로부터 빼앗은 부를 사회에 환원하는 것입니다.

Scammers, hackers, fighters, drivers! More powerful 'kun's' are back!

 Teamplay action scams that coolly shake off the 'haves'

TVN 2024.06.03. ~ 2024.07.09. 12 episodes

The drama 'Player', which was aired on OCN in 2018, returned to season 2 after 6 years.
It was aired from 2024.06.03 to 2024.07.09 as a follow-up to "Bounce With Sunjae".

Although it has a long term with the previous episode, Song Seung-heon, Lee Si-eon,

and Tae Won-seok appear as they are, and the feeling of season 1 and new female characters

Oh Yeon-seo and Jang Gyu-ri will appear, creating a different feeling and exciting story.

"Player 2" features a special team of scammers, hackers, drivers, and fighters.
This team is made up of the best people in their respective fields,

whose purpose is to punish corrupt powerful people and criminal organizations,

and to return the wealth they have taken to society.

주요 인물 간략 소개

​

강하리 (송승헌)

뛰어난 사기꾼으로, 과거에 얽힌 아픔을 가지고 있습니다.

팀의 리더로서 전략을 세우고 팀을 이끌어 갑니다.

​

정수민 (오연서)

미스터리한 비선실세입니다.

감시자 혹은 조력자 역할로 플레이어들 앞에 나타난 의뢰인입니다

​

도진웅 (태원석)

강력한 파이터로, 몸을 사용한 싸움에서 누구에게도 지지 않습니다.

​

임병민 (이시언)

'신의 손'이라 불리는 한국 최고의 해커입니다.

플레이어팀의 해커 역할을 합니다.

​

차제이 (장규리)

차아령의 친동생으로, 플레이어팀에 새로 합류한 드라이버입니다.

겉모습과 달리 따뜻한 성품을 지녔다고합니다.

​

제프리 정 (김경남)

작품의 메인 빌런입니다.

다국적 글로벌 그룹의 수장이자 차아령의 죽음에 이르게 한 장본인입니다.

Brief introduction of key figures


Kang Ha-ri (Song Seung-heon)
He is an excellent con artist, and he has a pain related to the past.
As the leader of the team, I make strategies and lead the team.

Jung Soo-min (Oh Yeon-seo)
It's a mysterious secret power.
A client who appeared in front of the players as a watchdog or assistant

Do Jin-woong (Tae Won-seok)
A powerful fighter, never losing to anyone in a body fight.
​
Lim Byung-min (Lee Si-eon)
He is the best hacker in Korea, called the 'Hand of God'.
It acts as a hacker for the player team.

Cha J (Jang Gyuri)
I'm Cha Ah-ryeong's younger brother, and I'm a new driver in the player team.
Contrary to what it looks like, it is said to have a warm personality.

Jeffrey Chung (Gyeongnam, Kim)
This is the main villain of the work.
He is the head of a multinational global group and the person who led to the death of Cha Ah-ryeong.

​

"플레이어 2"는 빠른 전개와 짜릿한 액션,

그리고 팀워크를 강조하는 스토리로 시청자들에게 큰 인기를 얻었습니다.

각 캐릭터의 개성과 그들 간의 티키타카가 돋보이며, 범죄와 액션을 통해 통쾌한 복수를 그린 점이 특징입니다.

​

플레이어2는 티빙이나 공식 VOD 플랫폼에서 보실 수 있습니다.

"Player 2" has fast development, thrilling action,
And it gained huge popularity from viewers for its story that emphasizes teamwork.
Each character's personality and tiki-taka between them stand out, and it is characterized

 by depicting exhilarating revenge through crime and action.

Player 2 will be available on TVing or on the official VOD platform.

레플리카는 플레이어2의 3D스캔 데이터를 확보하기 위해 광대역3D스캐너를 활용하였습니다.

광대역3D 스캐너 라이카 RTC360을 이용하여 스캔!

​

세세한 부분까지 스캔 데이터 확보를 위해, 광대역3D스캐너를 최적의 스팟에 위치시킨 후 360도 스캔했습니다.

만약 해당 스팟에서 스캔할 시 벽이나 기둥으로 가려져 언더컷이 생기는 곳은,

광대역3D스캐너를 이동시킨 후 추가 스캔을 통해 데이터를 계속적으로 확보해 나간답니다.

한 세트장의 경우 최소 20스팟의 광대역 3d스캔 작업을 하며,장소와 범위가 매우 넓다면 50~100스팟도 스캔합니다.

​

Replica utilized a broadband 3D scanner to secure player 2's 3D scan data.
Scan using broadband 3D scanner Leica RTC360!

To secure scan data to detail,

the broadband 3D scanner was positioned at the optimal spot and then scanned 360 degrees.
If scanning at the spot is covered with walls or columns and undercut occurs,

the wideband 3D scanner is moved and the data is continuously obtained through additional scanning.
For one set, we do at least 20 spots of broadband 3d scanning,

and if the location and range are very wide, we also scan 50 to 100 spots.
​

또한 텍스처 작업을 위해 드론과 DSLR을 이용해 추가적으로 사진을 촬영해준답니다.

​

이렇게 수집된 Drone사진은 포토그라메트리 3D스캔 용도로 사용되기도 하며,

지상에서 DSLR로 촬영하지 못하는 곳들의 TEXTURE 제작용 소스​로 사용하게 됩니다.​

DSLR사진 또한 마찬가지로 세부 TEXTURE 제작 용도의 소스로 사용되게 됩니다.

​

장소 한곳 한곳 놓치는 부분 없이 3D 데이터로 만들어내고 꼼꼼하게 작업했답니다.

​

Reality Capture에서 캡쳐한 데이터입니다.

광대역3D스캔 작업▶드론촬영&텍스처 촬영▶3D모델링▶ 머테리얼 및 텍스처링▶전달

이런 과정을 거칩니다.

Data captured by Reality Capture.
Broadband 3D scanning work ▶ Drone shooting & texture shooting ▶

3D modeling ▶ Material and texture ▶ Delivery
It goes through this process.

​

레플리카는 3D스캔 전문 기업으로 정밀형 광대역 3D스캔과 포토그라메트리 기반

리얼리티캡쳐를 이용해 3D 데이터를 추출하는 서비스를 진행하고 있습니다.

​

게임 / 드라마 / 영화 / CG / VFX 등 다양한 곳에 활용 할 수 있도록 데이터를 전달해드립니다.

언제든 궁금한 사항이나 문의 사항은 아래 연락처로 문의 부탁드립니다.

​

Replica is a company specializing in 3D scanning that uses precision broadband 3D scanning

 and photogrametri-based reality capture to extract 3D data.

We deliver data so that it can be used in various places such as games, dramas, movies, CG, and VFX.
If you have any questions or questions, please contact the contact information below.

​

궁금하신점이나 문의사항이 있으실경우

이메일 문의 : ray@re-plica.com

홈페이지 카카오톡 상담 또는 02-6952-1613

Polyga Compact S1 Pro를 사용해서 스캔하였습니다.

​

Polyga Compact S1 Pro는 500만 화소의 듀얼카메라 탑재로 더욱 높아진 정확도와

더욱 조밀한 매쉬 해상도를 표현하는 고정형 광학식 3D스캐너입니다.

3cm~60cm까지 작은 디테일도 놓치지않고 스캔이 가능합니다.

청색광은 파장이 짧아 주변 색상 노이즈가 적고 더 미세한 디테일을 포착하고,

작동 온도가 낮을수록 청색광이 더 오래 지속되어 더 안전합니다.

Scanned using Polyga Compact S1 Pro.

The Polyga Compact S1 Pro is a fixed optical 3D scanner with

 a 5-megapixel dual camera for higher accuracy and denser mesh resolution.
Scans can be performed without missing even small details from 3cm to 60cm.
Blue light has a shorter wavelength, so it captures less ambient color noise and finer details,

and the lower the operating temperature, the longer the blue light lasts, making it safer.

​

레플리카는 Design X 소프트웨어를 이용하여 역설계를 진행합니다.

Design X의 대표적인 기능들은 스캔데이터 편집과 치수 구속 및 3D모델링,

서피스 기능, Live Transfer기능을 이용해 역설계 작업한 트리전송,

스캔 데이터와 역설계 결과물을 비교할 수 있습니다.

Replica performs Reverse Engineering using Design X software.
Design X's typical features include scanning data editing,

 dimensional constraint and 3D modeling, surface functionality,

and Live Transfer to compare Reverse Engineering data with Reverse Engineering data.

​

이게 맡겨주신 실리콘 마스크입니다.

​This is the silicone mask you entrusted.

스캐닝 환경 준비

정확한 3D 스캐닝을 위해서는 먼저 적절한 환경을 준비하는 것이 중요합니다.

실리콘 마스크는 깨끗하고 먼지 없는 상태로 준비되어야 하며,

균일한 조명과 안정된 표면을 갖춘 스캐닝 공간이 필요합니다.

스캐닝 중 생길 수 있는 그림자나 빛 반사를 최소화하기 위해 조명을 조정하고,

스캐너와 마스크 사이의 거리를 최적화합니다.

​

마스크 준비

스캐닝할 실리콘 마스크는 가능한 한 같은 상태를 유지하도록 주의합니다.

마스크가 변형되지 않도록 고정하고, 필요시 내부에 지지 구조물을 사용하여 형태를 유지합니다.

또한, 스캐너가 모든 면을 잘 캡처할 수 있도록 마스크를 여러 각도에서 스캔할 준비를 합니다.

3D Scan Preparation Steps

Preparing the Scanning Environment
For accurate 3D scanning, it is important to prepare the appropriate environment first.
Silicone masks must be prepared clean and

 dust-free, and need scanning space with uniform lighting and a stable surface.
Adjust the lighting to minimize shadow or light reflection that can occur during scanning,

 and optimize the distance between the scanner and the mask

Prepare a mask
Be careful to keep the silicone mask to scan as much as possible.
Secure the mask to avoid deformation and maintain its shape using a support structure inside if necessary.
In addition, the scanner prepares to scan the mask from multiple angles so that it can capture all sides well.

​

고정형 광학식 스캐너 사용

Polyga Compact S1 Pro 스캐너는 높은 정밀도로 실리콘 마스크의 형상을 스캔합니다.

이 스캐너는 마스크 표면에 패턴을 투사하고,

변형된 패턴을 분석하여 포인트 클라우드 데이터를 생성합니다.

여러 각도에서 스캔을 반복하여 마스크의 모든 부분을 정확히 캡처합니다.

각 스캔에서 얻은 데이터를 소프트웨어를 통해 통합하여 완전한 3D 모델을 만듭니다.

​

​

스캔 데이터 획득

스캔된 포인트 클라우드 데이터는 원시 상태로 저장됩니다.

이 데이터는 실리콘 마스크의 형상을 정확히 반영하며, 이후 데이터 처리 단계에서 중요한 역할을 합니다.

각 스캔의 정밀도와 일관성을 유지하기 위해 스캐너의 설정을 최적화하고, 가능한 모든 세부 사항을 포착합니다.

3D scanning process

Using stationary optical scanners
The Polyga Compact S1 Pro scanner scans the shape of a silicone mask with high precision.
The scanner projects patterns onto the surface of the mask and

 analyzes the deformed patterns to generate point cloud data.
Repeat the scan from multiple angles to capture every part of the mask accurately.
The data obtained from each scan is integrated through software to create a complete 3D model.

Acquire scan data
The scanned point cloud data is stored in the raw state.
This data accurately reflects the shape of the silicon mask and

plays an important role in the subsequent data processing phase.
Optimizes the scanner's settings and captures every possible detail to maintain

the precision and consistency of each scan.

​

​

데이터 정리

원시 포인트 클라우드 데이터는 정리와 메쉬 데이터 수정 과정이 필요합니다.

이 과정에서는 Design X를 사용하여 불필요한 데이터 포인트를 제거하고, 빈 공간을 메웁니다.

또한, 포인트 클라우드 데이터를 메쉬 모델로 변환하여 실리콘 마스크의 표면을 3D 형상으로 재현합니다.

이 단계에서는 데이터의 정확성을 높이기 위해 다양한 필터링 및 정리 작업을 수행합니다.

​

​

메쉬 모델 생성

정리된 포인트 클라우드 데이터를 바탕으로 메쉬 모델을 생성합니다.

이 단계에서는 스캔 데이터의 모든 점들을 연결하여 3D 표면을 만듭니다.

메쉬 모델은 실리콘 마스크의 세부적인 형상을 그대로 반영하며,

이후 3D 모델링 단계에서 사용될 기본 모델이 됩니다.

메쉬 모델의 품질을 높이기 위해 데이터의 일관성을 유지하고,

필요한 경우 추가적인 수정 작업을 수행합니다.

Data Processing Steps

Organize data
Raw point cloud data requires cleanup and mesh data modification.
This course uses Design X to remove unnecessary data points and fill in the gaps.
Furthermore, we transform the point cloud data into a mesh model to

 reproduce the surface of the silicon mask in 3D shape.
In this step, various filtering and cleaning operations are performed to

increase the accuracy of the data.


Create a Mesh Model
Create a mesh model based on organized point cloud data.
In this step, you create a 3D surface by connecting all points in the scan data.
The mesh model reflects the detailed shape of the silicon mask as it is,

 and becomes the base model to be used in the subsequent 3D modeling phase.
To improve the quality of the mesh model, the data is maintained consistently,

and additional modifications are performed if necessary.

​

​

세부 모델링

메쉬 모델을 기반으로 Design X를 사용하여 세부 사항을 더욱 정밀하게 조정합니다.

이 단계에서는 실리콘 마스크의 미세한 디테일을 추가하여 원본과 동일한 모델을 만듭니다.

3D 모델링 소프트웨어의 다양한 도구를 활용하여 마스크의 모든 디테일을 정밀하게 재현합니다.

​

​

모델 검증

완성된 3D 모델은 여러 차례의 검증 단계를 거칩니다.

실제 마스크와 비교하여 디테일이 정확히 재현되었는지 확인하고, 필요한 수정 작업을 진행합니다.

3D modeling steps

Detailed modeling
Based on the mesh model, use Design X to adjust details more precisely.
In this step, fine details of the silicon mask are added to create the same model as the original.
It utilizes a variety of tools in 3D modeling software to precisely reproduce all the details of the mask.
​
Model Verification
The completed 3D model goes through several validation steps.
Make sure the details are accurately reproduced compared to the actual mask,

and proceed with the necessary modifications.

​

​

이렇게 완성된 역설계 파일은 IGS, IGES, STP 파일로 전달드립니다.

역설계는 전문가에게 맡기셔야 빠르고 정확하게 스캔과 역설계가 가능합니다.

다른 업체보다 정밀하고 세부적인 스캔과 역설계가 필요하시다면 레플리카에 문의 주세요^^

​

The completed Reverse Engineering file is delivered to IGS, IGES, and STP files.
You have to leave the Reverse Engineering to an expert to scan and Reverse Engineering quickly and accurately.
If you need more precise and detailed scans and Reverse Engineering than other companies,

please contact Replica ^^

WE "REPLICATE" THINGS THAT MATTER.

REPLICA (레플리카)는 사물, 인체, 공간, 건물 등 세상의 주요한 모든 실물 객체를

3D스캐닝하여 Digital화하는 서비스를 제공하는 기업입니다.

​

광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여

VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다.

국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고

15년 이상의 기술진으로 구성되어있습니다.

​

업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니

언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.

https://www.re-plica.com/main

궁금하신점이나 문의사항이 있으실경우

이메일 문의 : ray@re-plica.com

홈페이지 카카오톡 상담 또는 02-6952-1613

문의주시면 됩니다^^

​

안녕하세요 레플리카입니다~!

오늘은 혁신적인 기술적 접근법 중 하나인 역설계에 대해 알아보겠습니다.

이번 글에서는 역설계의 개념, 역사와 발전, 역설계의 중요성과 주요 절차, 응용분야 등

여러가지 역설계에 대해 쉽게 설명드리겠습니다.

Hello, I'm Replica!
Today, we're going to talk about reverse Engineering ,

one of the innovative technological approaches.
In this article, I will easily explain various reverse Engineering such

as the concept of reverse Engineering ,

history and development, the importance of reverse Engineering ,

major procedures, and application fields.

​

역설계란 무엇인가?

역설계(Reverse Engineering)는 이미 완성된 제품이나 시스템을 분석하여

그 구조, 기능, 동작 원리를 파악하는 과정을 의미합니다.

이를 통해 기존 제품의 설계도를 역으로 추적하여 원래의 설계 사양이나 생산 방법을 도출해냅니다.

역설계는 주로 기술적인 분석을 통해 제품의 본질을 이해하고,

이를 바탕으로 개선하거나 복제하는 데 사용됩니다.

the concept of Reverse engineering

What is a Reverse engineering ?
Reverse engineering refers to the process of analyzing a product or

 system that has already been completed and

identifying its structure, function, and principle of operation.
This Reverse engineering of the existing product to

derive the original design specifications or production methods.
Reverse engineering  is primarily used to understand the nature of

a product through technical analysis,

and to improve or replicate it based on this.

역설계의 정의

역설계는 크게 두 가지 정의로 나뉩니다.

​

첫째, ​물리적 제품의 역설계입니다.

이는 기계, 전자기기, 구조물 등 물리적 형태를 가진 제품의 내부 구조와 작동 원리를 분석하는 과정입니다.

​

둘째, 소프트웨어 역설계입니다.

이는 소프트웨어 프로그램의 코드와 구조를 분석하여, 그 기능과 작동 원리를 파악하는 과정입니다.

Definition of Reverse engineering
The Reverse engineering is largely divided into two definitions.
​
First, the Reverse engineering of physical products.
This is the process of analyzing the internal structure and operating principles of products

with physical forms such as machinery, electronic devices, and structures.

Second, the software Reverse engineering
This is the process of analyzing the code and structure of a software program

to understand its function and operation principle.

​

역설계의 기원

역설계의 개념은 고대부터 존재해왔습니다.

고대 문명에서는 적국의 무기와 기술을 분석하여 자국의 방어와 공격을 개선하는 데 사용되었습니다.

예시로는 로마 제국 같은 경우 적국의 무기를 역설계하여 자신들의 군사 기술을 발전시켰습니다.

현대 역설계의 발전

현대에 들어 역설계는 기술 발전과 함께 급격히 발전하였습니다.

20세기 중반 이후, 컴퓨터 기술의 발전과 함께 소프트웨어 역설계가 중요성을 갖게 되었습니다.

특히, 전자 기기와 소프트웨어 산업의 발달은 역설계 기술의 비약적인 발전을 이끌었습니다.

산업혁명과 역설계

산업혁명 시기에는 기계 설계와 제조 기술이 급격히 발전하면서 역설계의 중요성이 더욱 부각되었습니다.

기계와 장비의 복제 및 개선을 위해 역설계 기술이 널리 활용되었으며,

이는 산업 전반의 효율성과 생산성을 높이는 데 기여하였습니다.

디지털 시대의 역설계

21세기 디지털 시대에 들어서면서 역설계는 더욱 복잡하고 정교해졌습니다.

고도로 정밀한 3D 스캐닝 기술, 컴퓨터 지원 설계(CAD) 소프트웨어, 고급 분석 도구 등의 발전은

역설계 과정을 혁신적으로 변화시켰습니다.

이러한 기술적 진보는 역설계의 정확성과 효율성을 높였으며,

다양한 산업 분야에서 역설계의 활용 범위를 확장시켰습니다.

History and Development of Reverse engineering

Origins of Reverse engineering
The concept of Reverse engineering has existed since ancient times.
In ancient civilizations, it was used to analyze the weapons and

techniques of the enemy to improve their defense and attacks.
For example, in the case of the Roman Empire,

they developed their military skills by reverse-engineering the weapons of the enemy.

Development of Modern Reverse engineering
In modern times, Reverse engineering has developed rapidly with technological advances.
Since the mid-20th century, software Reverse engineering has

become important with advances in computer technology.
In particular, the development of the electronic device and software industry has led to

the rapid development of Reverse engineering technology.

Industrial Revolution and Reverse engineering
During the Industrial Revolution,

the importance of Reverse engineering became more prominent with the

rapid development of mechanical design and manufacturing technology.

Reverse engineering technology was widely utilized for the cloning

and improvement of machines and equipment,

which contributed to increasing efficiency and productivity across the industry.

Reverse engineering of the digital age
As we enter the digital age of the 21st century,

Reverse engineering has become more complex and sophisticated.
Advances in highly precise 3D scanning technology,

computeraided design (CAD) software,

and advanced analytical tools have revolutionized the Reverse engineering process.
These technological advances have increased the accuracy and efficiency of Reverse engineering ,

and have expanded the range of utilization of Reverse engineering in various industries.

기술 혁신과 개선

역설계는 기술 혁신과 제품 개선의 핵심 도구입니다.

이를 통해 ​기존 제품의 약점을 파악하고, 이를 보완하여 더 나은 성능과 기능을 갖춘 제품을 개발할 수 있습니다.

역설계는 기술적 문제를 해결하고, 새로운 아이디어를 현실화하는 데 중요한 역할을 합니다.

​

비용 절감과 효율성

역설계를 통해 생산 과정에서 발생하는 문제점을 사전에 파악하고,

이를 해결함으로써 비용 절감과 효율성을 높일 수 있습니다.

또한, 기존 제품의 재설계를 통해 새로운 제품 개발에 드는 시간을 단축할 수 있습니다.

이는 기업의 경쟁력을 강화하고, 시장에서의 지위를 유지하는 데 중요한 요소입니다.

​

법적 준수와 규제 대응

특히 법적 규제나 산업 표준을 준수해야 하는 경우, 역설계는 필수적입니다.

이를 통해 제품이 규제 요구사항을 충족하는지 확인하고, 필요한 개선 조치를 취할 수 있습니다.

예를 들어, 의료기기나 항공기 부품과 같은 고도의 규제가 요구되는 산업에서는

역설계를 통해 제품의 안전성과 적합성을 보장할 수 있습니다.

​

정보 보안과 소프트웨어 분석

소프트웨어 역설계는 정보 보안의 중요한 도구입니다.

이를 통해 소프트웨어의 취약점을 분석하고, 보안 강화를 위한 조치​를 취할 수 있습니다.

또한, 악성 소프트웨어를 분석하여 그 동작 원리를 파악하고, 이를 방어하는 데 활용할 수 있습니다.

​the importance of Reverse engineering
Technology innovation and improvement
Reverse engineering is a key tool for technological innovation and product improvement.
This allows you to identify weaknesses in existing products and complement them

 to develop products with better performance and functionality.
Reverse engineering plays an important role in

solving technical problems and making new ideas a reality.

​
Cost savings and efficiency
Reverse engineering can help you identify and solve problems in

the production process in advance,

thereby reducing costs and increasing efficiency.
In addition, redesigning existing products can shorten the time it takes to develop new products.
This is an important factor in strengthening a company's competitiveness

and maintaining its position in the market.

​
Legal compliance and regulatory response
Reverse engineering is essential, especially if you need to

comply with legal regulations or industry standards.
This allows you to ensure your product meets regulatory requirements

and take necessary remedial actions.
For example, in industries that require high levels of regulation,

such as medical devices and aircraft parts,

Reverse engineering n can ensure the safety and suitability of products.

​
Information Security and Software Analysis
Software Reverse engineering is an important tool for information security.
This allows you to analyze software vulnerabilities and take steps to enhance security.
In addition, malicious software can be analyzed to identify the principle of

its operation and use it to defend against it.

역설계의 단계별 절차

역설계는 일반적으로 다음과 같은 절차를 따릅니다

​

제품 분석:

제품의 구조와 기능을 면밀히 분석합니다. 이를 위해 다양한 분석 도구와 기법이 사용됩니다.

​

데이터 수집:

제품의 설계도, 부품 목록, 제조 방법 등을 포함한 모든 관련 데이터를 수집합니다.

​

모델링 및 문서화:

수집한 데이터를 기반으로 제품의 3D 모델을 생성하고, 설계 사양을 문서화합니다.

​

검증 및 테스트:

생성된 모델과 문서가 실제 제품과 일치하는지 검증하고, 필요한 테스트를 수행합니다.

​

개선 및 재설계:

분석 결과를 바탕으로 제품을 개선하거나 재설계합니다.

Key Procedures for Reverse engineering
Step-by-step procedures for Reverse engineering
Reverse engineering typically follows the following procedures

Product Analysis:
It closely analyzes the structure and function of the product.

A variety of analysis tools and techniques are used for this.

Data Collection:
Collect all relevant data, including the product's blueprint,

part list, manufacturing method, and more.

Modeling and documenting:
Create a 3D model of the product based on the collected data

and document the design specifications.

Validation and testing:
Verify that the generated models and documents match

the actual product and perform the necessary tests.

Improvements and redesigns:
Improve or redesign the product based on analysis results.

역설계를 통해 성공적으로 개선된 다양한 사례들이 있습니다.

이러한 사례들은 역설계의 중요성과 효용성을 잘 보여줍니다.

​

사례 1: 전자기기 회로 설계 개선

한 전자기기 제조업체는 자사의 최신 스마트폰의 회로 설계를 역설계하여,

성능을 크게 개선한 사례가 있습니다.

이를 통해 회로의 크기를 줄이고, 전력 소비를 감소시키며, 생산 비용을 절감할 수 있었습니다.

역설계 과정에서 3D 스캐닝과 CAD 소프트웨어를 활용하여 정밀한 회로 모델을 생성하고,

다양한 시뮬레이션을 통해 최적의 설계를 도출하였습니다.

​

사례 2: 자동차 엔진 성능 향상

한 자동차 제조업체는 자사의 엔진 부품을 역설계하여, 연비와 출력을 크게 향상시킨 사례가 있습니다.

이를 통해 엔진의 효율성을 높이고, 차량의 성능을 극대화할 수 있었습니다.

역설계 과정에서 고해상도 이미징 기술과 데이터 분석 도구를 활용하여,

엔진 부품의 구조와 작동 원리를 정확히 파악하고, 개선 방안을 도출하였습니다.

​

사례 3: 의료기기 안전성 개선

한 의료기기 제조업체는 자사의 의료기기를 역설계하여,

안전성과 신뢰성을 크게 향상시킨 사례가 있습니다.

이를 통해 의료 기기의 성능을 개선하고, 환자의 치료 결과를 향상시킬 수 있었습니다.

역설계 과정에서 CT 스캔과 시뮬레이션 소프트웨어를 활용하여,

의료기기의 내부 구조와 작동 원리를 정밀하게 분석하고, 필요한 개선 조치를 취하였습니다.

Successful Reverse engineering Case
There are various cases that have been successfully improved through Reverse engineering.
These examples illustrate the importance and utility of Reverse engineering.

​
Case 1: Improving Electronics Circuit Design
An electronic device manufacturer has

 reverse-engineered the circuit design of its latest smartphone,

greatly improving performance.

This reduced the size of the circuit, reduced power consumption, and reduced production costs.
In the Reverse engineering process, a precise circuit model was generated using 3D scanning

and CAD software, and the optimal design was derived through various simulations.

Case 2: Automotive Engine Performance Improvements
An automobile manufacturer has reverse-engineered its engine parts,

greatly improving fuel efficiency and output.
This increased the efficiency of the engine and maximized the performance of the vehicle.
In the Reverse engineering process, high-resolution imaging technology and data analysis tools were used to

accurately grasp the structure and operation principle of engine parts and derive improvement measures.

​
Case 3: Improving the safety of medical devices
One medical device manufacturer has reverse-engineered its medical device,

greatly improving safety and reliability.
This allowed us to improve the performance of medical devices and

improve the patient's treatment outcomes.
In the Reverse engineering process, CT scans and simulation software were used to precisely analyze the

internal structure and operating principles of medical devices,

and necessary improvement measures were taken

레플리카에서 직접 스캔한 Stomach

이제 역설계와 3D 스캔 기술이 여러분의 제품 개발 과정에

얼마나 큰 변화를 일으킬 수 있는지 이해하셨을 것입니다.

역설계를 통해 얻을 수 있는 다양한 이점과 실제 생활에서 적용할 수 있는 방법을 통해 혁신적인 제품을 만들 수 있습니다.

​

역설계에 대한 깊은 이해를 했길 바라며,

'레플리카'의 역설계 서비스를 선택하시는 데 도움이 되었길 바랍니다.

WE "REPLICATE" THINGS THAT MATTER.

REPLICA (레플리카)는 사물, 인체, 공간, 건물 등 세상의 주요한 모든 실물 객체를

3D스캐닝하여 Digital화하는 서비스를 제공하는 기업입니다.

​

광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여

VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다.

국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고

15년 이상의 기술진으로 구성되어있습니다.

​

업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니

언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.

​
