안녕하세요 레플리카입니다!

오늘은 아더에러 제품들 스캔 사례입니다!

​

아더에러 브랜드 먼저 알아보고 갈까요?

Hello, this is Replica!
Today, we will be scanning cases of Arthur Error products!

Shall we first learn about the Arthur Error brand?

아더에러는 2014년에 설립된 한국의 패션 브랜드로,

기존 패션을 비틀고 재해석하는 독창적인 디자인과 감성으로 주목받고 있습니다.

오버사이즈 실루엣, 레트로와 현대적 감각의 조화를 통해 일상에서 벗어난 비정상적 매력을 선보이며,

푸마, 마이크로소프트 등 글로벌 브랜드와의 협업으로 영향력을 넓히고 있어요.

소셜 미디어를 활용한 감각적인 콘텐츠와 스토리텔링으로 전 세계 젊은 세대의

열렬한 지지를 받고 있는 아더에러는 K-패션의 대표 주자로 성장 중입니다.

Arthur Error is a Korean fashion brand established in 2014,

and is gaining attention for its unique design and sensibility that twists and reinterprets existing fashion.
It showcases an unusual charm that breaks away from everyday life through oversized silhouettes and

a combination of retro and modern sensibilities,

 and is expanding its influence through collaborations with global brands such as Puma and Microsoft.
Arthur Error, which is receiving enthusiastic support from young generations around the world

 through sensational content and storytelling using social media,

is growing as a leading player in K-fashion.

​

당시 제품을 찍어놓은 실제 사진이 없어서 홈페이지 사진으로 대체하였습니다.

이렇게 실사 컬러 스캔이 필요한 제품들은 보통 포토그라메트리 형식으로 진행됩니다.

언더컷 같은 경우에는 안나온 부분 없이 돌려가며 촬영하고 그 후 동일하게 병합해주면 됩니다.

​

Since there were no actual photos of the product at the time, we replaced them with photos from the website.
Products that require real-color scans like this are usually done in the form of photogrammetry.
In the case of undercuts, you can take photos of the parts that are not shown by rotating them and

 then merge them together.

병합하고 난 후 이상한 메쉬가 있거나 겹친 부분이 있다면 수정해주면 됩니다.

그런 과정을 거치면 최종데이터가 완성된답니다!

After merging, if there are any strange meshes or overlapping parts, you can fix them.
After going through that process, the final data is complete!

​

최종 렌더링컷

Final rendering cut

홈페이지 사진

Home page photos

최종 렌더링 컷

Final rendering cut

이런 지갑이나 물체가 작은 경우는 스캔이 오래 걸리지 않습니다.

다만 빛을 반사하는 재질이나 유리 같은 경우는 스캔이 조금 난이도가 있는편입니다.

하지만 레플리카에선 다양한 물품들을 스캔한 이력이 있기 때문에 다 가능합니다.

If the wallet or object is small, scanning won't take long.
However, if it's a material that reflects light or glass, scanning can be a bit more difficult.
However, since Replica has a history of scanning various items, it's possible.

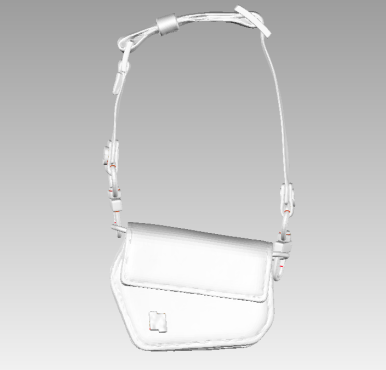

가방의 질감과 색까지 정확하게 표현된 3D 데이터입니다.

실제 형상과 스캔 데이터의 정확도 차이는 +-0.03~0.05mm이고 유실된 부분 없이 모든 부분이 잘 스캔되었답니다.

This is 3D data that accurately expresses the texture and color of the bag.
The accuracy difference between the actual shape and the scan data is +-0.03~0.05mm,

and all parts were scanned well without any missing parts.

스트랩의 재질과 구멍, 박음질까지 스캔이 꼼꼼하게 되었습니다.

스트랩 같은 경우 겹치는 부분이 많아서 병합이 잘 될 수 있게 스캔 하는것이 중요합니다.

누락이 되는 부분 없이 디테일하게 스캔하고, 꼼꼼하게 텍스처를 촬영하는것이 중요합니다.

The strap material, holes, and stitching were scanned thoroughly.
In the case of straps, there are many overlapping parts,

so it is important to scan them so that they can be merged well.
It is important to scan them in detail without missing any parts,

and to take meticulous photos of the texture.

​

​

레플리카는 광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여

VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다.

국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고

15년 이상의 기술진으로 구성되어있습니다.

​

업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니

언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.

​

궁금하신점이나 문의사항이 있으실경우

이메일 문의 : ray@re-plica.com

홈페이지 문의나 카카오톡 상담

또는 02-6952-1613

여기로 편하게 문의주시면 됩니다^^

​

안녕하세요~ 레플리카입니다!

요즘 날씨가 많이 선선해져서 에버랜드 같이 놀이동산에 많이 방문하시는데요!

그래서 가져온 에버랜드 나무 3D 스캔 사례 (Everland Tree) 입니다.

​

​

Hello~ This is Replica!
The weather has gotten a lot cooler lately, so many people are visiting amusement parks like Everland!
So here is a 3D scan case of an Everland tree (Everland Tree).

​

이 나무가 이번에 스캔 할 대상체 인 나무입니다.

사진상 작아보이지만 실제 규격은 약 2M 높이의 화분에 담긴 나무입니다!

회장님이 좋아하시던 나무라 스캔 요청하셨답니다.

This tree is the tree we will be scanning this time.
It looks small in the photo, but it is actually a tree in a pot that is about 2 meters tall!
The chairman requested that we scan it because it was his favorite tree.

​

드론을 이용하여 촬영하는 모습

​

Photogrammetry 스캔(Drone사진 + DSLR사진) + 광대역 3D 스캐너를 복합 활용한

포토그라메트리 스캔기법을 이용하여 촬영 후 Photogrammetry를 통한 데이터 프로세싱 및

Geomagic S/W를 통한 후처리로 진행하였습니다.

​

Photogrammetry scan (Drone photo + DSLR photo) + Photogrammetry scan technique using

 a wide-band 3D scanner was used to take pictures,

and then data processing was done through Photogrammetry and

post-processing was done through Geomagic S/W.

​

광대역3D스캔 데이터와 Drone과 DSLR에서 촬영된 사진을 하나의 3D데이터로 만들어주는

포토그라메트리 S/W는 각 사진촬영의 위치값을 계산하고 각 수집된 데이터를

최종적으로 3D좌표 상에서 XYZ좌표값을 조밀한 점군의 데이터로 변환해줍니다.

아래 화면에서 색상정보가 담긴 포인트클라우드 데이터의 모습을 확인하실 수 있습니다.

The photogrammetry S/W, which creates wideband 3D scan data and photos taken from drones and

DSLRs into a single 3D data, calculates the location value of each photo shoot and

converts each collected data into a dense point cloud data in 3D coordinates.

You can check the appearance of point cloud data containing color information in the screen below.

​

나뭇잎을 동반한 나무를 스캔할 경우, 바람에 의해 나뭇잎이 흔들린다면 광대역3D스캔을 진행하기가 힘들어집니다.

3D스캔은 항상 대상체가 고정된 상태로 가만히 있다는 전제하에 스캔이 가능하답니다.

그리고 일정한 컬러로 실사 컬러를 담아내기 위해, 야외 같은 경우엔 햇빛이 최대한 없는 시간대에 촬영하는것이 좋습니다.

​

When scanning a tree with leaves, if the leaves are shaking due to the wind,

 it becomes difficult to perform a wide-area 3D scan.
3D scanning is always possible under the assumption that the subject is stationary and still. And in order to capture the actual color with a consistent color,

 it is best to shoot outdoors at a time when there is as little sunlight as possible.

나무기둥과 나뭇잎 따로 분리도 가능합니다.

잎 부분도 뭉치지않고 디테일하게 표현 된 모습입니다.

The tree trunk and leaves can also be separated.
The leaf part is also expressed in detail without being lumpy.

​

​

매쉬데이터와 텍스처가 들어간 데이터

Data containing mesh data and textures

나무의 실사컬러 3D스캔 데이터입니다.

컬러 텍스처가 실사에 가까운 고화질로 입혀져 실제 나무와 완벽하게 동일한 3D데이터입니다.

This is a real-color 3D scan data of a tree.
The color texture is applied in high-quality,

close to real life, making it a 3D data that is exactly the same as an actual tree.

휘어진 기둥이나 흙, 잎까지 모두 동일한 3D 데이터입니다.

광대역3D스캔 기술과 포토그라메트리 스캔을 위한 DSLR과 DRONE의 사진촬영 기법을 통해

높은 수준의 컬러 3D스캔 데이터를 제공할 수 있습니다.

Even the curved pillars, soil, and leaves are all the same 3D data.
With wideband 3D scanning technology and DSLR and DRONE photography techniques for photogrammetry scanning,

we can provide high-level color 3D scan data.

레플리카는 광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여

VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다.

국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고

15년 이상의 기술진으로 구성되어있습니다.

​

업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니

언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.

궁금하신점이나 문의사항이 있으실경우

이메일 문의 : ray@re-plica.com

홈페이지 문의나 카카오톡 상담

또는 02-6952-1613

여기로 편하게 문의주시면 됩니다^^

​

안녕하세요 레플리카 입니다~!

오늘은 광대역 3D스캔을 하러 경희대 평화의 전당에 다녀왔습니다.

보통 건물같은경우 영화나 드라마에서 요청을 많이 해주시는데요

건물을 폭파하거나, 직접 여기서 촬영 할 수 없는 경우 등 여러가지 이유로 스캔을 요청하신답니다.

Hello, this is Replica~!
Today, I went to Kyunghee University's Peace Hall to do a wide-area 3D scan.
Usually, when it comes to buildings, they request a lot for movies or dramas.
They request scanning for various reasons, such as when the building is blown up or they can't film there directly.

​

​

광대역 3D스캔 같은경우 드론과 DSLR, 광대역 3D스캐너를 이용해서 촬영해준답니다.

​

광대역 3D스캔 같은경우 라이카 RCT360를 이용하여

포인트클라우드 데이터를 수집한 후 E57 데이터로 추출하는 작업을 진행합니다.

​

이와 동시에 DSLR을 이용하여 이곳저곳(창문, 동상, 무늬 등등)을 모두 면밀하게 사진을 찍고,

비행 드론(Drone)으로 DSLR로 촬영하기 어려운 지붕과 무늬 등을 높은 위치에서 찍는답니다.

​In the case of wideband 3D scans, drones, DSLRs, and wideband 3D scanners are used to take pictures.
In the case of wideband 3D scans,

 point cloud data is collected using Leica RCT360 and then extracted as E57 data.

At the same time, a DSLR is used to take detailed pictures of various places (windows, statues, patterns, etc.),

and a flying drone is used to take pictures of roofs and

patterns that are difficult to take with a DSLR from a high position.

* LEICA RTC360

독일의 광학기기 회사이자 카메라 제조사인 LEICA에서 개발한 RTC360은

약 150m의 반경을 스캔하는 광대역3D스캐너입니다.

보다 빠른 스캔 속도와 높은 품질의 3D스캔 데이터 품질을 제공함으로써

현재 가장 활발하게 활용되고 있는 광대역3D스캐너입니다.

​

* LEICA RTC360
Developed by LEICA, a German optical equipment company and camera manufacturer,

the RTC360 is a wide-area 3D scanner that scans a radius of about 150m.
It is currently the most actively utilized wide-area 3D scanner,

providing faster scanning speeds and higher quality 3D scan data.

이렇게 촬영한 사진을 포토그라메트리 방식으로 병합하면

경희대 평화의 전당이 3D로 나타나게됩니다.

​

그럼 밑에서 작업과정과 최종 결과물을 확인해볼까요?

If you merge the photos taken in this way using the photogrammetry method,

the Kyunghee University Peace Hall will appear in 3D.

Then, let's check out the work process and final result below.

작게 둘러져 있는 모습은 전부 카메라 위치와 사진들입니다.

한눈에 봐도 엄청 많아보이죠? 한 카메라 안에 몇십장의 사진이 들어가 있답니다.

드론과 DSLR, 광대역까지 포함하여 Control Point를 잡아주고 match해주는 작업을 한 후

파일이 무겁기 때문에 경량화 작업까지 진행하여주면 Texture 파일과 최종 OBJ데이터 파일로 나온답니다.

The small surroundings are all camera positions and photos.
It looks like a lot at a glance, right? There are dozens of photos in one camera.
After capturing and matching the control points including drones,

DSLRs, and widebands, the file is heavy,

so we do a lightening process and it comes out as a texture file and a final OBJ data file.

​

안녕하세요 레플리카입니다~!

오늘은 레이저 핸드핼드 3D스캐너 봉고 트럭 루프 3D스캔 사례입니다.

초소형 블루 레이저 3D스캐너 SIMSCAN을 이용해 스캔하였는데요

​

어떻게 초소형으로 스캐너로 봉고 트럭 루프를 스캔했는지 한번 확인해볼까요?

Hello, I'm Replica!
Today is a laser handheld 3D scanner bongo truck roof 3D scan case.
It was scanned using a micro blue laser 3D scanner SIMSCAN

Let's see how you scanned the Bongo truck loop with a scanner on a micro scale?

초소형 블루 레이저 3D스캐너 SIMSCAN

Micro Blue Laser 3D Scanner SIMSCAN

일단 SIMSCAN 스캐너 먼저 소개해 드리자면

한손에 쏙 들어오는 초소형 크기의 레이저 3D스캐너 SIMSCAN은

레이저 3D스캐너 업계에서 가장 작은 폼팩터로 고성능 블루레이저 3D스캐너입니다.

보관도 용이하고 무게도 가벼운 편이라 많은 분들이 애용하신답니다.

​

SIMSCAN scanner First, let me introduce you to SIMSCAN.

SIMSCAN is the smallest form factor in the laser 3D scanner industry and

is a high-performance blue laser 3D scanner.
Many people love it because it is easy to store and weighs light.

안녕하세요 레플리카입니다~!

오늘은 PRGR 골프채 3D스캔 사례입니다.

PRGR 골프채를 3D로 스캔하고싶으시다고 하셔서 진행했는데요 !

Hello, I'm Replica!
Today is a PRGR golf club 3D scan case.
You said you wanted to scan the PRGR golf club in 3D, so I proceeded!

PRGR 골프채는 이미 유명한 골프채 중 하나입니다.

초보자들이 많이 구매하시더라구요 ㅎㅎ

​PRGR Golf Club is already one of the most famous golf clubs.
Beginners buy a lot of them haha

​

스캔은 어떻게 진행되었는지 한번 확인해볼까요~?

Shall we check how the scan went?

이게 실제 골프채입니다.

모양이 약간씩 다르죠?

This is a real golf club.
The shape is slightly different, right?

위에 체크 된 02번 음각이 뚜렷하게 나와야하고 딱 상단부분만 스캔을 원하시더라구요 ㅎㅎ

또한 밑에 손 부분처럼 울퉁불퉁한 부분이 없도록 요청해주셨습니다.

The number 02 intaglio checked above should be clearly visible,

and only the top part wanted to be scanned
You also requested that there are no bumps like the hand part underneath.

이렇게 자세하게 스캔해야 할 땐 어떤 스캐너는 이용해야할까요?

​

"Polyga Compact S1 PRO" 스캐너입니다!

​

What scanner should I use when I need to scan it in such detail?
"Polyga Compact S1 PRO" scanner!

요청하셨던 음각도 뚜렷하게 표현되고 디테일 하나 하나 빠진곳 없이 완벽하게 스캔되었습니다.

​

스캔시 대상체가 광나거나, 매우 어둡고 유리와 같이 빛을 투과하는 대상체일 경우 스캔이 안될 수 있답니다.

그럴 경우에는 현상액을 도포한 후 3D스캔합니다.

그래서 3D스캔 전 고객에게 현상액을 도포해도 되는지 여부를 확인한답니다.

현상액은 도포 후 스캔이 끝나면 휴지나 물로 닦아내어 없앨 수 있답니다.

The intaglio you requested was also clearly expressed and scanned perfectly without missing any details.

If the object is luminous during scanning, or if it is very dark and transmits light,

such as glass, it may not be scanned.
In that case, apply the developer and scan it in 3D.
So check if it's okay to apply developer to customers before 3D scanning
After scanning after application, the developer can be wiped off with tissue or water.

그렇다면 색이 들어가있는 최종 결과물도 함께 볼까요?

Then, shall we take a look at the final results with colors?

이렇게 최종 결과물까지 볼 수 있었습니다.

보통 제품을 3D스캔하는 경우는 홈페이지에 들어갈 360도 이미지컷이나

물체를 여러가지 모습으로 시뮬레이션을 하는 경우가 많답니다.

​

고객님들마다 여러가지 이유때문에 스캔을 하시는데 , 판매업을 하시는분들의 경우

구매자 입장에선 다방면으로 물품을 보고 구매할 수 있어서 선택지가 넓어져서 좋고

판매자는 그만큼 제품을 판매할 수 있어서 이익을 많이 보실 수 있답니다.

디테일한 3D스캔을 원하실경우 레플리카로 연락주세요~!

We were able to see the final result like this.
Usually, 3D scanning of products often simulates

 360-degree image cuts or objects that will go into the homepage in various ways.
​
Each customer scans for various reasons, and for those who sell,

it is good to have a wide range of options because they can see and purchase products in many ways,

and sellers can benefit a lot from selling products that much.

If you want a detailed 3D scan, please contact Replica~!

안녕하세요 레플리카입니다.

오늘은 영파씨 YOUNG POSSE 아이돌 뮤직비디오 전신 스캔 사례를 가져왔습니다!

요새 국힙으로 뜨고있는 핫한 아이돌 입니다~!

​

뮤직비디오 촬영을 위해 레플리카 스튜디오로 직접 방문해주셨답니다 ㅎㅎ

Hello, I'm Replica.
Today, we brought a full body scan case of Youngpa C YOUNG POSSE IDOL MUSIC VIDEO!
It's a hot idol that's rising as a national hip hop these days!

He visited Replica Studio in person to shoot the music video

이번에 찍은 뮤직비디오는 영파씨의 ATE THAT이랍니다.

ATE THAT은 공개 이틀 만에 1000만 조회수를 돌파하며 화제가 되었죠.

​

ATE THAT 뮤직비디오는 1990년대 미국 힙합 사운드를

현대적인 지펑크 장르로 재해석한 점에서부터 많은 이목을 끌었어요.

그뿐만 아니라, GTA 게임을 모티브로 한 신나는 추격전과 다양한 CG 효과,

그리고 게임 캐릭터로 변한 멤버들을 보는 재밌는 요소들이 많이 있답니다.

이처럼 다양한 요소가 결합되어 뮤직비디오를 더욱 특별하게 만들어주고 있습니다.

​

그렇다면 어떻게 게임 캐릭터로 변했을까요~?

그건 전신 스캔을 해서 그 캐릭터에 리깅을 했기때문인데요!

어떻게 진행되었는지 확인해볼까요?

The music video we filmed this time is Youngpa's ATE THAT.
ATETHAT became a hot topic with more than 10 million views in just two days of its release.

The music video for ATE THAT attracted a lot of attention from its reinterpretation of the

1990s American hip-hop sound into a modern zippinck genre.
In addition, there are many fun elements to see exciting chase based on GTA game,

various CG effects, and members who have turned into game characters.
These various elements are combined to make the music video even more special.

Then how did you turn into a game character?
That's because I did a full-body scan and then I rigged the character!
Let's see how it went?

​

레플리카에는 두개의 분장실이 있어서 메이크업을 수정하거나 옷을 갈아입을 수 있습니다.

화장대도 불빛이 나오는 화장대라 화장하기 딱 좋답니다.

분장실 크기도 작지 않아서 여유롭게 짐을 보관하고 준비할 수 있습니다.

The replica has two dressing rooms, so you can modify your makeup or change your clothes.
The dressing table is also a lighted dressing table, so it is perfect for makeup.
The size of the dressing room is not small, so you can store and prepare your luggage leisurely.

준비가 끝나면 이렇게 가운데 서서 포즈를 잡습니다.

신체 전체를 3D 스캐닝할 때 필요한 시간은 포즈 잡고

촬영 시간까지 약 1분 정도로, 정말 간편하고 빠르게 촬영된답니다.

​

160대의 카메라가 한번에 촬영되니 촬영중에 누락되거나 이상한 부분도 없고

DSLR 카메라이기때문에 화질도 좋아서 텍스쳐 깨지는 부분 없이 완벽하답니다 ㅎㅎ

When you're ready, stand in the middle and strike a pose.
The time required for 3D scanning of the entire body is about a minute to pose and shoot,

 which is really simple and fast.

Since 160 cameras are photographed at once, there are no missing or strange parts during filming,

 and since it is a DSLR camera, the quality is good, so it is perfect without breaking the texture haha

목걸이 같은 경우 핸드핼드 스캐너​를 이용해 스캔해줍니다.

이때 최대한 움직이지 않고 목걸이 모양을 유지해주면 된답니다.

In the case of necklaces, it is scanned using a hand-held scanner.
At this time, keep the shape of the necklace without moving as much as possible.

그렇게 약 3분~5분 내외로 스캔이 완료 된답니다.

마커를 붙여서 확실하게 핀을 잡게 해주면 깔끔하게 따진답니다.

그리고 텍스쳐작업을 위해 DSLR로 촬영을 해주면 악세사리까지 완벽하게 완료!

The scan is completed in about 3 to 5 minutes.
If you attach a marker to make sure you hold the pin, it will be neatly pointed out.
And if you shoot with DSLR for texture work, you'll complete the accessories perfectly!

이 3D 스캔 데이터를 뮤직비디오에 활용하면 영파씨의 3D아바타가

현실에선 불가능한 여러가지를 시도 할 수 있습니다.

​

예를 들어, 하늘을 자유롭게 날아다니거나 물속에서 춤추는 장면을 연출하거나

현실에서는 불가능한 카메라 앵글도 모두 가능하답니다!

​

그럼 스캔 결과물과 뮤직비디오에 어떻게 사용되었는지 확인해볼까요?

Using this 3D scan data for music videos allows Youngpa's

3D avatar to try various things that are impossible in reality.

For example, it is possible to fly freely in the sky, dance in the water,

 and even camera angles that are impossible in real life!

So let's check the scan results and how they were used in the music video?

신발같은 경우 포토부스에서 전신 촬영을 할때 다른부위에 비해

작게 나오고 바지에 가리는 경우가 있기 때문에

다소 디테일이 떨어질 수 있어서 신발만 따로 스캔한답니다.

​

신발만 따로 스캔 할 경우 재질이나 신발 주름까지 다 표현되기 때문에

놓치는 부분없이 데이터를 제공해 드릴 수 있습니다.

In the case of shoes, when taking a full-length photo at a photo booth,

they come out smaller than other parts and may be covered by pants,

so the details may be a little less, so only the shoes are scanned separately.

If you scan the shoes separately, the material and the shoe wrinkles are expressed,

 so we can provide you with data without missing anything.

GTA 게임과 비슷하게 이렇게 완성 되었답니다.

실제에서 하기 어려운 포즈나 역동적인 포즈같은 경우 3D로 많이 대체 하신답니다.

그래서 영화, 드라마,CG, 뮤직비디오 촬영 등 다양한곳에서 전신 스캔을 진행하십니다.

영화나 드라마같은 촬영은 보안때문에 비공개 된 사례가 많답니다.

업계 1위인만큼 스캔도 빠르고 퀄리티도 남다르답니다.

​

AET THAT의 뮤직비디오 제작 비하인드가 궁금하시다면

유튜브에 제작자님 영상이 올라와 있으니 확인해보시면 좋을 것 같아요!

It was completed like this, similar to the GTA game.
In the case of poses that are difficult to do in real life or dynamic poses, many people replace them with 3D.
So, full-body scans are conducted in various places such as movies, dramas, CGs, and music videos.
Filming such as movies and dramas are often closed to the public for security reasons.
As it is the No. 1 player in the industry, it scans quickly and the quality is different.

If you're curious about the behind-the-scenes behind AETHAT's music video production,

you can check out the producer's video on YouTube!

​

안녕하세요 레플리카 입니다~!

오늘은 나이키 에어포스 운동화 아웃솔 3D스캔 결과물을 가져왔는데요~!

저희 스캐너가 얼마나 스캔이 잘되는지, 디테일이 얼마나 잘나오는지

궁금해하시는 분들이 있어서 보여드리기 위해 가져왔답니다~ㅎㅎ

Hello, I'm Replica!
Today, I brought the Nike Air Force Sneakers Outsole 3D scan results!
There are people who are curious about how well our scanner scans and details come out,

so I brought it to show you~ lol

저희가 쓰는 Polyga Compact S1PRO 스캐너입니다.

500만 화소의 듀얼 카메라를 탑재한 고정형 광학식 스캐너랍니다!

3cm~ 60cm범위의 중소형 대상체 전용 장비라 작은 다테일도 놓치지않고

컬러도 같이 스캔이 가능해서 저희가 애용하는 스캐너입니다 ㅎㅎ

This is the Polyga Compact S1PRO scanner we use.
It's a fixed optical scanner with a 5-megapixel dual camera!
It is a scanner that we like to use because it is a device dedicated to small and

 medium-sized objects in the range of 3cm to 60cm,

so you can scan the color together without missing a small date. haha

​

​

Polyga Compact S1 PRO의 3D스캔 성능을 보여드리기 위해,

준비한 대상체는 바로약 가로 30cm의 신발 아웃솔입니다.

​

흰색의 고무재질로 된, 나이키 에어포스 신발의 아웃솔!

To show you the 3D scanning performance of the Polyga Compact S1 PRO,

 the prepared object is a shoe outsole about 30 cm wide.

Outsole of Nike Air Force Shoes in White Rubber Material!

​​

Polyga Compact S1의 블루 LED 패턴을 조사하는 모습

Examining the Blue LED Patterns of Polyga Compact S1

Polyga Compact S1 PRO 같은 경우

노트북이나 컴퓨터에 연결하여 전용소프트웨어를 통해 스캔하면 됩니다.

FlexScan3D를 사용하는데 스캔 데이터를 컷별로 정합하는 과정이

다른 소프트웨어보다 간단합니다.

​

형상정합이라는기술로 데이터를 정합하는데요~

컷별로 찍은 3D스캔 데이터를비슷한 위치에 놓고 형상정합 버튼을누르면,

형상의 동일한 구간을 소프트웨어가 파악하여 데이터를 붙여내는 형식입니다.

For Polyga Compact S1 PRO, you can connect to a laptop or computer and scan it through dedicated software.
With FlexScan3D, the process of matching scan data by cut is simpler than other software.

It matches data with a technology called shape matching
If you place the 3D scan data taken by each cut at the same location and press the shape matching button,

 the software identifies the same section of the shape and pastes the data.

Polyga Compact S1 pro로 정밀 3D스캔한,

나이키 에어포스 아웃솔 스캔 데이터를 확인할 시간입니다.

Time to check the Nike Air Force Outsole scan data,

which has been scanned in precision 3D with the Polyga Compact S1 pro.

​​

​

빠르게 스캔하기 위해, 전용 로터리 테이블 위에 놓아둔 후 스캔하였답니다.

For a quick scan, it was placed on a dedicated rotary table and then scanned.

​

스캔을 완료한 데이터의 모습입니다.

​

나이키 아웃솔 안면에 튀어나온 작은 형상입니다.

이러한 형상도 원형 그대로 스캔됩니다.

A small figure protruding from the Nike outsole face.
These shapes are also scanned in their original form.

​

아웃솔 내부 격자무늬 패턴이 있는 부분입니다.

칼같이 데이터가 정교하게 잘 나온 모습이 확인됩니다.

It is part where there is a partial lattice pattern pattern pattern.
It is confirmed that data that data came out well.

​

아웃솔의 바닥면입니다.

The bottom surface of the outsole.

​

세밀한 디테일을 모두 표현해낸답니다.

깔끔하게 잘 스캔되었죠?

It expresses all the detailed details.
It's neatly scanned, right?

나이키 로고도 뚜렷하게 잘 나왔습니다.

이렇게 스캔 데이터가 깔끔하기 어려운데

레플리카 같은 경우 전문가와 좋은 스캐너가 있어 가능하답니다.

​

The Nike logo also came out clearly.
It is difficult to clean the scan data like this, but in the case of replica,

 it is possible because there are experts and good scanners.

더 가까이서 본다면 바닥면의 질감도 모두 표현되었답니다.

나이키 아웃솔 옆면의 AIR로고도 확인해 볼까요!?

Shall we also check the AIR logo on the side of the Nike Outsole!

AIR로고의 양각면과 경계선 모두 정밀하게 스캔되었습니다.

Both sides and boundaries of the AIR logo were scanned precisely.

아웃솔 앞뒤에 적용된 별표 패턴은 잘 스캔 되었을까요?

Is the asterisk pattern applied before and after the outsole scanned well?

​

별무늬도 매우 정밀하게 스캔된 것을 확인할 수 있습니다.

이런 작은 디테일 하나까지 모두 스캔 가능하답니다.

3D스캔을 원하신다면 레플리카로 연락주세요~!​

You can see that the star pattern was also scanned very precisely.
You can scan all these small details.
If you want 3D scanning, please contact Replica~!

​WE "REPLICATE" THINGS THAT MATTER.

REPLICA (레플리카)는 사물, 인체, 공간, 건물 등 세상의 주요한 모든 실물 객체를

3D스캐닝하여 Digital화하는 서비스를 제공하는 기업입니다.

​

광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여

VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다.

국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고

15년 이상의 기술진으로 구성되어있습니다.

​

업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니

언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.

​

​

순창 성황대신 사적 현판은 택배로 받아서 스캔할 수 없어서 직접 방문했답니다.

방문한 곳은 순창군 내 대모암 자타불이각 전시실입니다.

내부에 잘 모셔진 순창 성황대신 사적 현판을 만나볼 수 있었습니다.

Instead of Sunchang Seonghwang, I received the private signboard by courier and couldn't scan it, so I visited it myself.
The place I visited is the Daemoam Jataburi each exhibition room in Sunchang-gun.
Instead of Sunchang Seonghwang, which is well enshrined inside, I was able to meet the historical signboard.

​

해당 현판은 고려시대부터 조선시대까지 성황신을 섬기던 기록을 적은 현판으로서

나무로 된 겉면 재질 위에 음각으로 글씨를 파냈다고 해요.

3D스캔을 해야하는 부분은 현판의 윗면과 아랫면을 포함한 완벽한 전체 형상입니다.

​

The signboard in question is a record of serving the god Seonghwang from the Goryeo Dynasty to the Joseon Dynasty,

 and it is said that the inscription was engraved on the wooden surface.
The part that needs to be 3D scanned is the perfect overall shape,

 including the top and bottom surfaces of the signboard.

​

Polyga Carbon 3D스캐너를 삼각대 위에 올린 후 스캔 대상체와의 거리를 조절하고, 스캐너를 연결하면 작업 준비 끝!

Put the Polyga Carbon 3D scanner on a tripod, adjust the distance to the scan object,

connect the scanner, and you're ready for work!

​

분할되어 스캔한 컷마다 FlexScan3D에서 정합(Alignment)을 진행하는 모습

FlexScan3D performs alignment for each cut that is divided and scanned

위 사진을 통해 글자의 음각진 부분이 얼마나 얕은지 알 수 있습니다.

타사의 3D스캐너 혹은 핸드헬드 스캐너로는 해당 디테일을 저희처럼 스캔 하기는 어렵고,

스캔을 하더라도 세밀한 부분이 뭉개지거나 누락되어 표현 될 수 있습니다.

​

저희는 디테일한 글자부분을 모두 스캔완료 , 현판의 측면 바디와 후면 바닥부분을 스캔할 차례랍니다.

글자와 같은 디테한 부분이 없어서 화각을 최대한 크게 만들어 스캔해줬습니다.

From the picture above, you can see how shallow the intaglio of the letter is.
It is difficult to scan the details like we do with other companies' 3D scanners or handheld scanners,

and even if you scan them, the details can be crushed or omitted.

We've scanned all the detailed letters, and it's our turn to scan the side body and the rear bottom of the signboard.
There were no detailed parts such as letters, so I made the angle of view as large as possible and scanned it.

​

넓어진 Polyga Carbon의 화각을 이용하여, 더 멀리서 이렇게 큰 면적을 한번에 스캔할 수 있었습니다.

현판의 측면부와 전체적인 부분을 동시에 스캔하여 줍니다.

그리고 이전에 스캔하였던 글자 부분의 데이터와 정합을 시켜 하나의 완성된 3D데이터로 만들어 나갑니다.

​

Using the expanded angle of view of the Polyga Carbon,

we were able to scan this large area at once from a distance.
Scan the side and overall part of the signboard at the same time.
And it matches the previously scanned text data to make one completed 3D data.

​

Polyga Carbon으로 3D스캔한 '컬러 텍스처 맵이 포함된' 순창 성황대신 사적 현판 OBJ 데이터

3D매쉬 OBJ 데이터

OBJ data from historical signboard instead of Sunchang Seonghwang

'with color texture map' scanned in 3D with Polyga Carbon

3D Mash OBJ Data

​

​

Polyga Carbon으로 3D스캔한 '컬러 텍스처 맵이 포함된' 순창 성황대신 사적 현판 OBJ 데이터

OBJ data from historical signboard instead of Sunchang Seonghwang 'with color texture map'

scanned in 3D with Polyga Carbon

3D매쉬 OBJ 데이터

3D Mash OBJ Data

​

이렇게 최종 3D스캔 데이터를 OBJ로 납품할 수 있었습니다.

​

이렇게 납품된 스캔 데이터는 실제 사이즈를 기반으로 측정된 데이터이기 때문에

해당 문화재의 2D 설계 도면을 만드는데도 활용됩니다.

그리고 문화재의 손실된 부분을 복원하거나 현 문화재 상태의 디지털 보존을 위해 3D스캔이 활용된답니다.

​

​

In this way, the final 3D scan data could be delivered to OBJ.

Since the scan data delivered in this way is measured based on the actual size,

 it is also used to create 2D design drawings for the cultural property.
And 3D scanning is used to restore lost parts of cultural properties or

to digitally preserve the current state of cultural properties.

​

​WE "REPLICATE" THINGS THAT MATTER.

REPLICA (레플리카)는 사물, 인체, 공간, 건물 등 세상의 주요한 모든 실물 객체를

3D스캐닝하여 Digital화하는 서비스를 제공하는 기업입니다.

​

광대역3D스캐너 / 광학식3D스캐너 / 포토그라메트리 를 주 기술로 활용하여

VFX분야의 매치무브용 3D스캔 RAW데이터를 납품하고 있습니다.

국내 최고의 공간, 세트장, 소품 및 인체 3D스캔 기술력을 보유하고

15년 이상의 기술진으로 구성되어있습니다.

​

업계에서 가장 정밀하고 정확한 3D스캔 데이터를 납품하고 있으니

언제든지 3D스캔 작업이 필요하시면 문의 주시기 바랍니다.

​
